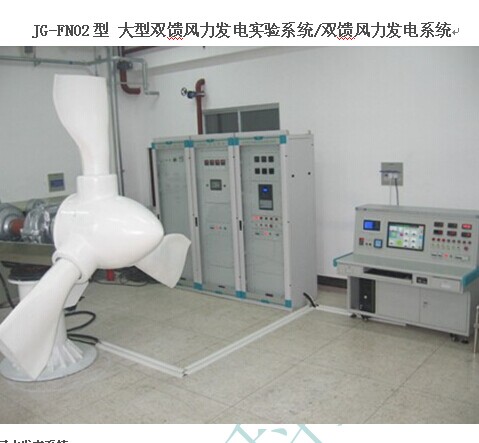

JG-FN02 型 大型雙饋風力發電實驗系統 / 雙饋風力發電系統

1. 大型雙饋風力發電系統

1.1 整體方案
（ 1 ）動力控制系統 , 用來模擬自然風通過葉槳產生的轉動力矩輸入到發電機的機械轉矩，為系統發電提供原動力。它由電動機、調速系統和控制系統構成。

（ 2 ）變速恒頻雙饋風力發電機的勵磁控制系統 , 控制雙向可控逆變器使發電機變速恒頻運行。它由雙饋風力發電機 , 雙向可控逆變器和控制軟件系統等構成。

（ 3 ）風力發電的主控系統 , 對整個風力發電系統進行統一監控、管理和安全控制。主要包括監控主機和監控軟件、主控系統、多功能測控儀表、模擬風系統、風力發電安全系統及各類測量儀器儀表等。

風機實驗系統包含變槳、主控、主軸、齒輪箱、發電機、雙向可控逆變控制器、備用電源、風速模擬等，用于模擬實際風機運行狀態，測試相關硬件和軟件系統，分析風機離、并網發電系統的控制算法。

風機實驗系統電控部分包含主控系統、變槳系統、測試系統、逆變并網控制系統、監控系統等。 主控系統用于連接風速風向傳感器、震動傳感器、位置傳感器、測量、安全鏈、監控系統等，控制風速方向、偏航、變槳等信息。 變槳系統主要是用于控制三個槳葉的獨立轉動，模擬風機葉槳根據風速及風向變化情況完成變槳控制算法，實現變槳控制。

測試系統主要控制風速模擬系統，用于模擬自然風速風向，來測試風力發電機在不同風速風向情況下的運行狀態；

離、并網控制主要完成風力資源的離、并網利用，分析系統運行的各種工況。

1.2 大型風力發電模擬實驗系統選型
1.2.1 系統整體結構

在實驗室環境下研究風力發電系統 , 無法得到現場的風能輸入 , 也無法安裝巨大的槳葉 , 因此用原動機及模擬風系統實現風力發電機的機械和電氣輸出特性；風力發電實驗系統構成圖，如圖 6

1.2.2 系統組成

系統包含

1.2.3 主控實驗系統

主控實驗系統包括主控控制系統以及模擬風發生系統，風機主控系統如圖 8 。 主控系統是風力發電機控制的核心，在滿足風力發電機安全運行的前提下，盡可能的獲取最大功率。

主控系統用于模擬實際 1.5 ～ 3 MW 雙饋型風機的主控系統，主要用于模擬實際風機的主控系統，采集變漿和偏航的 IO 點，實現整機控制。 HMI 用于顯示和控制 PLC 系統。

風力發電機主控系統采用主控 PLC 與專用 HMI ，與實際風機控制系統一致，滿足風機控制要求。

風力發電機整機模擬系統包括操作臺柜、 PLC 、按鈕、指示燈、測控儀表、風速風向發生儀、監控系統等，用于模擬風機內部各種控制信號。模擬測試系統與實際控制系統連接，來模擬風機運行的實際狀況。風力發電機內部模擬控制信號可通過 PLC 編程控制，用戶也可在現有硬件基礎上自行開發控制軟件，實現對各種自然風的模擬，完成對風力發電機控制算法的研究。

通過風力發電機控制系統與風力發電機模擬系統的連接，盡可能的模擬實際風力發電機運行的工藝特點和控制要求。此系統開放性強，可通過對控制系統和模擬系統的 PLC 編程，實現對不同類型風力發電機的模擬以及控制仿真。可用于學術理論研究、學生實驗等。

此套系統主要功能包括：

■ 可通過此系統，讓學生學習主控系統的配置、特點和工藝要求；

■ 可通過此系統，讓學生學習主控軟件編寫和調試；

■ 可通過此系統，讓學生研究和模擬不同風機的運行特點；

■ 可通過此系統，讓學生研究和調試風機核心控制算法；

■ 可通過此系統，測試完整的主控系統，實現主控系統電氣、軟件等測試

風機主控實驗系統特點：

■   先進性，滿足目前最主流的兆瓦級變速恒頻風機控制系統的要求；

■   開放性，無論是 PLC 還是計算機均可自主編程，滿足學生學習的要求；

■   適應性，可滿足不同功率、不同類型的風機測試和模擬；

1.2.4 模擬風發生系統

本實驗系統包括一套測試系統，由 PLC 、變頻器、工控機等組成，主要用于控制模擬風發生器的風速和風向，模擬實際運行的風速環境，其功能如下：

■   內部保存多種風速曲線，包括微風、陣風、大風、颶風等，包含風速變化趨勢曲線，可方便的模擬實際的風況；

■   通過變頻器控制，控制不同風速；

■ 顯示屏可以顯示主控系統、變槳系統、偏航系統和測試系統的參數，并能方便控制；

■   測試系統通過對不同風速的控制，來測試不同風況下的風力發電機運行狀態。

1.3 系統主要模塊功能特點和技術參數

1.3.1 雙饋發電機

額定功率： 3kW

額定電壓： 380V

轉子電壓： 124V

轉子開路電壓： 620V

額定轉速： 1200rpm

級數： 6

防護等級： IP44

1.3.2 雙饋可控逆變控制系統

響應速度： <300us

額定電壓： 380V

額定頻率： 50Hz

頻率波動范圍：± 1HZ

電網電壓總諧波畸變率： 4%

額定容量： <=10kW

功率因數： 0.951

效率：滿功率時 >=95%

冷卻方式 : 空冷

并網時間： <2s

通訊方式： profibus DP

噪聲：＝ <70dB

1.3.3 齒輪箱

最大負載 10kW ， 變速比 1:90

1.3.4 控制系統

1.3.5 檢測用傳感器
    電機速度、位置編碼器、電流、電壓傳感器。隨驅動器供貨，具體按照定貨實際參數
1.3.6 電控柜系統
       由調速控制柜、變流控制柜、備用電源柜、主控主控臺組成。
1.3.7 PLC 控制系統
采用主站 PLC 為主的主控系統、分站 PLC 為輔的偏航及變漿系統， Profibus DP 通訊接口。系統可以通過遠程操控，組態控制軟件，提供標準的編程接口。
1.3.8 底座
（ 1 ）組成：基座、塔桿、偏航系統支架、機艙；
（ 2 ）基座：系統尺寸： 3.8m × 1m × 3m 范圍內；底座的設計與系統設計過程中采用的具體器件有關，可以根據器件及客戶需求最終確定結構尺寸及加工。
（ 3 ）機艙：葉槳、輪轂、齒輪箱、拖動系統、發電機、傳感器等。
1.3.9 風速模擬驅動系統
用來模擬風力發電機中風吹風輪轉動情況，是實驗系統的動力源。其中包括電動機部分和驅動器部分：
(1) 電動機：三相交流異步電動機
額定電壓： 380V
額定電流： 15.3A
額定功率： 7.5kW
額定轉速： 1440r/min
(2) 驅動器：西門子 440 變頻器
■   主要特征：
調試簡單
6 個可編程，帶隔離的數字輸入
2 個可編程的模擬輸出
3 個完全的可編程的繼電器輸出
完善的變頻器和電動機保護功能
■   控制功能的特點：
最新的 IGBT 技術
數字微處理器控制
高質量的矢量控制系統
線性 V/F 特性
平方 V/F 特性
高品質的 PID 控制器
集成的制動（斬波）器
4 個跳轉頻率
■ 保護功能：
過載能力
過壓 / 欠壓保護
變頻器過溫保護
接地故障保護
短路保護
閉鎖電動機保護
防止電動機失速
參數連鎖
1.3.10 風速風向模擬系統
（ 1 ）風速風向儀
■   技術指標：
風速測量范圍： 0-60m/s
風速測量精度：± 0.4m/s
風向測量范圍： 0-360 °
風向測量精度：± 2 °
電壓： DC9V-24V
傳輸方式：數字傳輸 485/ 模擬接口
（ 2 ）變頻器
  額定電壓： 380V
  額定功率： 1.5kW
  功能：過載報警、外部故障停機、欠壓停機、 RS485 通訊接口
（ 3 ）模擬風發生器
  額定電壓： 380V
  額定功率： 0.85kW
  最大流量： 210m 3 /h
  最大吹力： 220mbar
1.3.11 監控系統
■   技術指標：
操作系統： Windows XP/CE ， WinXPE
安裝方式：控制柜面板
工作環境溫度： -20 ℃ ~50 ℃
工作相對濕度： 10 ～ 95% ，無凝結
■   功能特點：
寬溫度設計，適合低溫下穩定運行
安全保護，防止風力振動帶來的損壞
支持 Windoews 系統的軟件開發
風電機組控制
參數顯示和設置
權限控制
故障記錄查詢
歷史數據查詢和統計
1.3.12 主控制器功能特點
■   高性能
配置工業級 533MHz 處理器，擁有納秒級（ 13ns ）的處理速度；
程序運行周期最小可達 10ms ；
支持多任務配置，最多可配置 32 種不同任務。
■   高可靠性
保護及通訊不受電磁干擾；
風電主控制器已通過 UL 、 CE 認證；
背板背面全部接地，有效抵抗脈沖群干擾；
具備良好的電磁兼容性，現場與系統、通道與通道間采用隔離措施。
■ 開放性強
支持多種現場總線協議，如 Modbus 、 Profibus-DP 等，同時提供多種接口方式選擇，滿足風力發電機上通訊設備的需求；
■ 出色的環境適應性
寬溫型設計，存儲溫度 -40 ℃～ 70 ℃，運行溫度 -25 ℃～ 60 ℃；
出色的三防工藝，防鹽霧、防濕熱、防霉菌，適合于戈壁、灘涂以及海上風力發電機。
■ 強大的冗余和自診斷功能
擁有強大的自診斷功能， DO 模塊具有回讀功能，進行數據比較自檢；
具有掉電檢測和超量程及超限報警功能；
支持電源冗余、 CPU 冗余、通訊冗余，滿足海上風機的高可靠性要求；
■ 適合風電應用的專家模塊
高速測頻模塊、光纖通訊模塊、電量采集模塊等，用于完成風電特殊信號的采集和通訊；
■   易用性和易維護性
模塊支持帶電插拔，新模塊自動進行數據的初始化設置，并快速與 CPU 建立通信；
編程軟件符合 IEC61131-3 國際標準，具有 LD 、 IL 、 FBD 、 ST 、 SFC 和 CFC 六種編程語言；
靈活的 SD 存儲卡，可進行工程恢復及備份復制，使系統維護更加方便、快捷；
背板上設計有防混銷，以避免插錯模塊；
采用 WAGO 端子接線，簡單牢固。保證機艙震動過大時，接線不脫落；
外形小巧，易于安裝，既可分散，也可集中；
1.3.13 主控制器編程軟件
■ 功能特點
    符合 IEC61131-3 標準的編程語言
    強大的運算功能，支持 32 位浮點運算
    支持?jǐn)?shù)組、指針，方便實現復雜運算
    支持軟件仿真、在線調試及用戶代碼檢查功能
    集成故障數據分析和顯示功能
    具有用戶程序密碼保護功能
    六種編程語言，滿足編程人員進行復雜的邏輯控制需求
    子程序之間可采用不同的編程語言，并可相互調用
    支持編寫自定義塊、函數和子程序可保存為內部庫的形式
    自定義內部庫可以在不同工程中調用
    可對風機中的關鍵變量進行采樣跟蹤，如風速、槳距角
    角度、風向、發電機輸出電流、電壓、變流器反饋轉矩
    等進行實時跟蹤，并保存數據
1.3.14 安全鏈
震動、過壓、超速、解纜失靈等故障保護系統，可以避免系統失控。
1.3.15 電源
實驗室提供 50kVA 三相四線 AC 380V 交流電源、 5kVA 的 AC 220V 交流電源及可靠的接地系統。
2. 系統功能
風力發電機實驗系統主要用于學生的教學實踐和科研開發，通過風機控制系統與風機模擬系統的連接，盡可能的模擬實際風力發電機運行的工藝特點和控制要求。此系統開放性強，可通過對控制系統和模擬系統的 PLC 編程，實現對不同類型風機的模擬以及控制仿真，可用于學生理論研究、實踐等。實現變速恒頻風力機組發電狀態的模擬，包括轉速、轉矩、發電量及有功、無功調節。
■ 主要實驗功能如下：
   風力發電機接線形式實驗
   空載運轉實驗
   并網過程實驗
   并網連續運行實驗
   風速模擬實驗
   轉距模擬實驗
   發電功率模擬實驗
   其它相關發電性能及測量實驗
   脫網保護模擬實驗
   控制策略模擬實驗
   主控系統的配置、特點和工藝要求
   學習主控軟件編寫和調試
   研究和調試風機核心控制算法
   自主編程應用
   風力發電現場參數采集的邏輯分析
3. 設備安裝建議
廠家要求：室內安裝，樓層高度不低于 3m ，樓層為一樓，門寬 3m ，樓層走廊 3m 。
