JG-LM01 型 陶瓷磚釉面耐磨實驗儀

1 、主要用途與適應范圍
      JG-LM01 型 陶瓷磚釉面耐磨實驗儀完全根據 ISO/DIS 10545/7 － 1994 《陶瓷 磚   －施釉磚陶瓷磚表面耐磨性試驗方法，    和   GB/T3810.7-2006 《陶瓷磚釉面耐磨性試驗方法》標 準而設計制作的儀器。將一定量的磨料置于陶瓷磚釉面上，使磨料在釉面上研磨，目測比較被磨試樣釉面的差別分類。

2 、主要技術參數
  2.1 試樣尺寸： 100 × 100 （ mm ） ; 可同時作 3 或 8 個樣 品（亦稱三頭或八頭磨）的耐磨試驗，少于 8 個試樣的耐磨試驗亦可通用；
  2.2 支承轉盤中心與每個試樣中心距離為 195 ，且相鄰兩個試樣夾具間距相等；
  2.3 支承盤額定轉速： 300 ± 10 ﹪ rp/min
  2.4 偏心距： e =22.5 （㎜） ;
  2.5 帶橡膠密封的金屬夾具內徑Ф 83, 夾具內空間高度是 25.5 （ mm ） , 提供的試驗面積約為 54(mm)2;
  2.6 電機功率： 1.1kw ；
  2.7 電     源： 380V ± 10% ， 50HZ ± 10% ；
3 、主要結構及工作原理

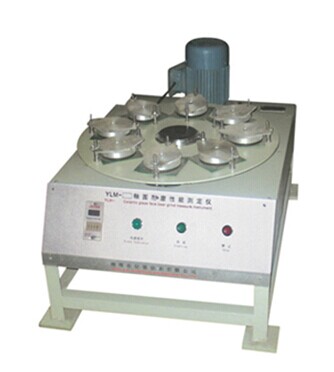

     JG-LM01 型 陶瓷磚釉面耐磨實驗儀由機體、傳動機構、支承轉盤、八個帶橡膠密封的金屬夾具盒和電控裝置組成。電機通過傳動機構，支承盤以每分鐘 300 轉速運轉，隨之產生 22.5mm 的偏心距（ e ），因此，使每塊試樣做直徑為 45mm 的圓周運動，從而使磨料在試樣釉面上研磨，電控裝置將預先設定的轉數進行控制，當達到預定轉數時，可自動停機。該設備具有結構新穎、運轉平穩、噪音低、操作簡便，可同時作 8 個和少于 8 個樣品的試驗，由于配置有數顯時間繼電器，操作者只需接通電源，不需任何監視，它將按照所設定 的時間（轉數）自動完成。
