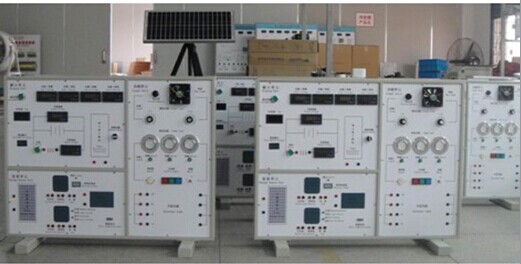

JG-GF02B 型 基礎型太陽能教儀系統 / 太陽能教學實驗系統

基礎型太陽能教儀系統 / 太陽能教學實驗系統由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、 PC 機監控模塊，等部分組成。

  一、主要技術規格參數：太陽光電實習教學模塊
1 、系統規格
◆ 系統最大電壓： 21.5V
◆ 系統最大電流： 2A
◆ 系統最大功率： 25W
2 、太陽能電池規格：?jiǎn)尉Ч杼��?yáng)能電池
◆ 元件尺寸 (L*W*H) ： 621*281*28mm ，
◆ 最佳功率： 20W
◆ 最佳工作電壓： 17.05 ± 0.5V
◆ 最佳工作電流： 1.20 ± 0.10A ，
◆ 短路電流： 1.34 ± 0.10A ，
◆ 開路電壓： 21.0 ± 0.5V
3 、太陽能控制器規格：
3 、 1 、光電型控制器：
額定電壓： 12V ，額定電流為 10A ，配置鉛酸蓄電池，負載為 100W 以下的 12V 直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。
3 、 2 、戶用型控制器：
額定電壓： 12V ，最大光電電池功率： 60W ，最大負載電流： 5A ，過放電壓： 11.0 ± 0.5 ，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4 、電表規格：
◆ 電流表：× 3 個， 2A ， 顯示模式︰ 0.5 ” LCD 液晶顯示
◆ 電壓表：× 3 個， 20V ，顯示模式︰ 0.5 ” LCD 液晶顯示
◆ 溫度表：× 1 個， 0 ～ 99.9 ℃
5 、負載：
◆ 風扇：× 1 個，額定電壓： 12V ，工作電流： 0.25A ，功率： 3W
◆ 交通燈： 2 組 (R,G,B) ，額定電壓： 12V ，工作電流： 0.25A ，功率： 3W
◆ LED 燈： 1 組 (7 顆 )
◆ 蜂鳴器：× 1 個
◆ 馬達：× 1 個，額定電壓： 12V ，工作電流： 0.25A ，功率： 3W
◆ 開關：× 1 個
◆ 按鈕：× 1 個
6 、電池：
閥控式密封鉛酸蓄電池，額定電壓： 12V ，額定容量 (20hr) ： 3.3Ah ，充電方法（恒壓），循環︰最大充電電流為 825mA
7 、電阻器：
◆ 可變電阻，電阻值調整范圍為 0 ～ 1k Ω
◆ DC/DC ： 5 個 DC/DC 電源模塊
◆ 提供 DC 轉 AC 模塊
◆ 支援外接 PC 計算機量測太陽能電池 I-V 特性曲線 (VB 軟件 or LabView)
8 、無線監控：
含 PC 端 Zigbee 無線監控模塊，與太陽能教學模塊 Zigbee 發射模塊，透過 IEEE802.15.4 標準無線協定截取 I( 電流 )V( 電壓 ) 值至 PC 端顯示以便監控。
9 、系統外形尺寸；長 1100 ×寬 780 ×厚 120 （㎜）平腳 40 × 40 × 500 （㎜）附滾輪方便推動至戶外教學。
10 、太陽能電池調節鋁合金支架（ WF-6663A ）
◆ 最高工作高度 1695 ㎜，最低工作高度 455 ㎜，承載 8 ㎏，凈重 1.8 ㎏，最大管徑 26 ㎜，收縮高度 620 ㎜
一、太陽光電實習教學模塊實驗內容：
實驗一 太陽能電池發電原理實驗
實驗 1-1 太陽能光電板能量轉換實驗
實驗 1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗 3-1 光電型控制單元工作原理實驗
實驗 3-2 光電型控制單元充放電保護實驗
實驗四 用戶型太陽能發電和利用實驗
實驗 4-1 用戶型控制單元工作原理
實驗 4-2 用戶型控制單元充放電保護實驗
實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充 DC 轉 AC 外接電器實驗
實驗九 Zigbee 無線監測 IV 實驗
實驗十 單晶太陽能電池 I-V 特性曲線實驗
