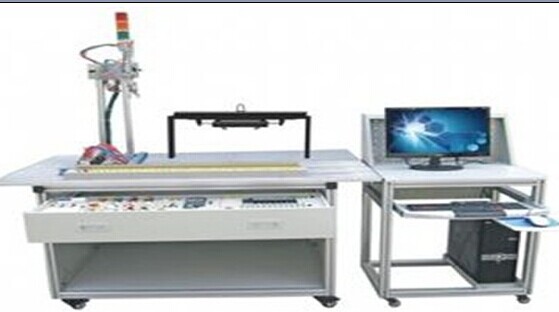

JGKRM-01O 循環搬運自動控制實訓裝置
一、概述
循環搬運自動控制實訓裝置 （電腦學校自備）由鋁合金導軌式實訓臺、循環搬運自動控制機械機構、電源模塊、 PLC 模塊、按鈕模塊及各種氣動和傳感器等組成，通過各種傳感器信號采集和反饋、 PLC 編程、多種氣缸和手指的位置控制，包括了無桿氣缸、旋轉氣動、氣動手指等氣動元件，實現物體循環搬運的自 動控制功能。適用于機械制造及自動化，電氣工程，機電一體化專業的《可編程控制器技術》、《電器及 PLC 控制技術》或選修課程模塊、《 PLC 及其應用》的教學與實訓。同時也適合技工學校機電類專業《可編程控制器技術》課程的實習。還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班。安裝、維修電工高級技師班的培訓和實操。
二、主要技術參數
1 、電源輸入： AC 220V ± 10 ％ 50Hz
2 、外形尺寸： 1250mm × 800mm × 600mm
3 、整機功率：≤ 1KW
4 安全保護措施：采用強弱電分開的設計方式，避免設備損壞；具有接地保護、漏電保護功能，安全性符合相關的國標標準
5 溫度：― 10 ℃～ 50 ℃
6 環境濕度：≤ 90% （ 40 ℃）
三、實訓裝置的功能
1 循環小車定位控制
2 PLC 高級指令功能應用
3 交流電機控制實訓
4 指向顯示、報警控制
5 加減速控制
6 正反運動控制
四、實訓裝置的配置
1 循環小車實訓裝置的配置：
1.1 驅動電源、繼電控制和驅動電機
1.2 運行機構：有效行程為 1500mm
1.3 位置反饋傳感器：微動開關 3 只，作為反饋循環小車運動的位置檢測
1.4 控制面板：包括啟、停按鈕；急停開關；復位開關；運行、報警指示燈等
五、實訓裝置的詳細配置：
序號 |
名稱 |
數量 |
備注 |
1 |
鋼、鋁合金安裝架 |
1 塊 |
1250mm × 800mm × 600mm |
2 |
驅動電機 |
1 臺 |
|
3 |
開關電源 |
1 臺 |
|
4 |
繼電器 |
2 只 |
|
5 |
拖動機構 |
1 套 |
|
6 |
微動開關 |
3 個 |
|
7 |
循環小車 |
1 個 |
|
8 |
電源插座 |
1 個 |
|
9 |
面板 |
1 個 |
|
10 |
輸入、輸出安全插頭 |
10 只 |
|
|
