JGJD-G6 型 機電一體化教學實驗系統（電氣控制、臥式微加工中心）

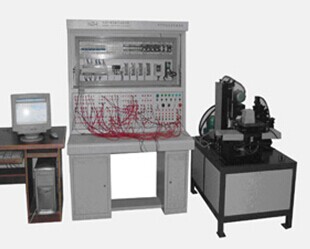

（電氣控制、臥式微加工中心）由 PC 機（用戶自備）、電氣控制柜、臥式微加工中心以及控制軟件等部分組成。
1 、基本組成
1 ） PC 機（用戶自備）
2 ）電氣控制柜的主要組成：
● PLC
●繼電器和接觸器
●步進電機控制系統
●交流伺服控制系統
●交流變頻器
● 1PG 定位模塊
● 20GM 定位模塊
●分區式創新型控制面板
3 ）臥式微加工中心的主要組成：
● X 軸、 Y 軸、 Z 軸、 C 軸
●主軸
●刀庫
4 ）軟件： PLC 編程軟件、實驗軟件
2 、技術參數
技 術 規 格 |
單 位 |
參 數 |
工作臺尺寸（ 長 * 寬） |
mm |
160*160 |
行 程 |
X 軸（步進驅動） |
mm |
150 |
Y 軸（伺服驅動） |
mm |
150 |
Z 軸（步進驅動） |
mm |
100 |
C 軸（步進驅動） |
° |
土 180 |
進給速度（ x,y,z ） |
mm/min |
1 — 1200 （步進） |
1 — 1500 （伺服） |
快移速度（ x,y,z ） |
mm/min |
1500 （步進） |
2000 （伺服） |
刀庫刀具容量 |
8 |
|
換 刀 時 間 |
s |
120 |
交流電源 |
380AV/220AV,50HZ |
交流變頻器 |
200W |
主軸變頻調速范圍 |
0 — 900r/min |
步進電機 |
步距角 1.8 ° |
交流伺服電機 |
200w |
液壓站 |
油泵電機 |
370W ， 1400r/min |
液壓系統壓力 |
≤ 2.5Mpa |
隨機附件 |
1.PC 與 PLC 編程電纜； 2.PLC 編程軟件 |
隨機資料 |
1. 使用說明書； 2. 實驗指導書 |
配 件 |
蠟?zāi)＜庸ぜ? |
3 、基本實驗項目
· PLC 編程軟件的學習與使用實驗
·三相異步電動機啟停控制實驗
·三相異步電動機正反轉控制實驗
· PLC 控制三相異步電動機變頻調速實驗
· PLC 順序控制程序設計與調試實驗
·步進電機單軸定位控制實驗
·步進電機基本動作參數設定及控制實驗
·步進電機兩軸聯動控制實驗
·交流伺服電機單軸定位控制實驗
·交流伺服電機控制數控軸回原位實驗
· C 軸（旋轉工作臺）控制實驗
· PC 與 PLC 雙向通信程序設計與調試實驗
· PC 與 PLC 兩極控制程序設計與調試實驗
·液壓系統的 PLC 控制實驗
·微加工中心選刀換刀實驗
·數控機床基本組成及功能部件的認識實驗
·臥式微加工中心的一般組成認識實驗
·蠟?zāi)５亩ㄎ汇@孔加工實驗
·蠟?zāi)５钠矫孳壽E銑削加工實驗
·三維仿真機械手的 PLC 控制實驗臺
由于該教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
4 、特 點：
·實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，覆蓋面廣，綜合性強
·各功能部件敞開性好，有利于加深學生的感性認識
·通過多個模塊，靈活組成各種系統
·實驗過程接近實際機電產品的組裝調試過程，實戰性強
·學生可根據自己的構思進行創新設計
面向課程：
《機電傳動控制》，《可編程控制器原理與應用》，《機床電器控制》，《 機床概論》，《機械加工自動化》，《機械制造系統》，《先進制造技術》，《液壓與氣動》，《數控技術》，《數控機床》，《機電一體化控制技術與系統》等。
5 、其它用途：
·為機電類本科生、�？粕恼n程設計、畢業設計及課外創新設計提供條件
·為教師和相關技術人員從事機電產品開發提供實驗平臺
·培訓機電一體化系統的應用與設計的工程技術人才
·為企業培養機電一體化設備的維護管理人員
·改善辦學條件，提高學�；蛟合抵�
|
