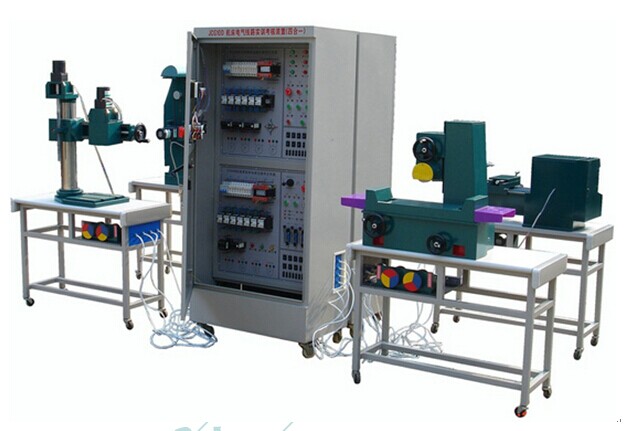

JG-JCG04 型 機床電氣線路考核實訓裝置 ( 四合一）
本機床電氣技能培訓考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1 、交流電源（帶有漏電保護措施）：提供三相交流電源（ 380V ）
2 、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3 、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真；而且有完整線路圖，方便查找線路故障。
4 、三相異步電動機：實驗臺裝有相應各種電動機。
5 、故障開關箱：設有 12-20 不等個故障開關，在側面設有備用的故障開關，方便老師自己自由設置機床線路故障，一邊適應教學的需要。
6 、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1 、學生熟悉常用低壓電器的結構和原理
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3 、提高學生的動手能力的技能操作水平。
4 、通過對機床故障排除，完成機床常見故障的排除
5 、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1 、輸入電源：三相四線制 380V 交流電源。
2 、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用。
3 、工作環境：溫度 -100-+400C 。
4 、整機功耗：＜ 2KW
5 、外形尺寸： 1350 × 700 × 1750 ㎜（長×寬×高）
冷卻電動機控制 如果車削加工過程中，工藝需要使用冷卻液時，可以合上開關 QS2 ，在主軸 M1 運轉情況下，接觸器 KM2 線圈獲電吸合，其主觸頭閉合，冷卻泵電動機獲電而運行。由電氣原理圖可知，只有電動機 M1 啟動后，冷卻泵電機 M2 才能啟動，當 M1 停止運行時， M2 也自動停止。
刀架快速移動電動機的控制 刀架快速移動電動機 M3 的啟動是由按鈕 SB3 來控制，它與接觸器 KM3 組成點動控制環節。將操縱手柄扳倒所需的方向，壓下按鈕 SB3 ，接觸器獲電吸合， M3 啟動，刀架就向指定方向快速移動。
3) 照明、信號燈電路分析
控制變壓器 TC 輸出 110V 和 220V 電壓，作為機床照明燈、信號燈的電源。 EL 為機床的照明燈，由開關 SA 控制； HL 為電源的信號燈。他們分別采用 FU 和 FU3 作為短路保護
4.CA6140 普通車床故障現象與說明
1)G1 ：接觸器 KM 吸合，主軸電動機不運轉。
2)G2 ：冷卻泵電動機不運轉，繼電器 KA1 吸合。
3)G3 ：繼電器 KA2 吸合，刀架快速電動機不運轉。
4)G4 ：控制變壓器無電源輸入，控制電路全部失效。
5)G5 ：電源指示與照明正常，電動機控制失效。
6)G6 ：主軸電動機只能點動，無法自鎖。
7)G7 ：主軸、冷卻泵電動機不運轉，其他正常。
8)G8 ：刀架電動機不運轉，其他正常。
9)G9 ：冷卻泵電動機不運轉，其他正常。
10)G10 ：工作電源指示燈不亮，其他正常。
11)G11 ：無照明燈，其他正常。
12)G12 ：電動機無法啟動運行，電源指示、照明正常。
|
