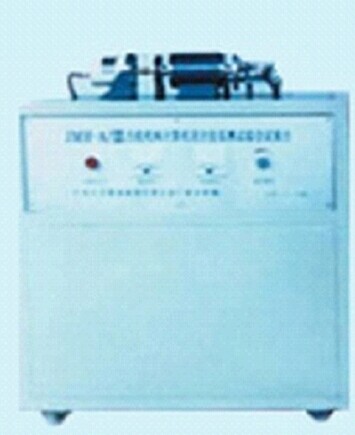

JG-JDT01 型 機構系統動力學調速實驗臺

1 、概述：
JG-JDT01 型 機構系統動力學調速實驗臺用于《機械原理》課程機械系統動力學分析測試。該實驗臺結構緊湊、合理先進、飛輪裝拆方便。

2 、主要技術參數：
(1) 直流電機功率： N=90W
(2) 主機調速范圍： 0-250 轉 / 分
(3) 角位移傳感器： GJF-7 ， 5V/1000P
(4) 曲柄 L=50MM ，連桿 L=180MM ，滑塊偏置 e=20MM ；
(5) 外形尺寸： 450X400X35 ；
3 、基本配置：
(1) 直流電機功率為 N=90W ，轉速 N=1500 轉； 1 臺
(2) 光柵角位移傳感器 GJF-7 ， 5V/1000P ； 1 個
(3) 計算機測試仿真軟件光盤 1 個，多媒體實驗教學軟件光盤 1 個；
(4) 飛輪 3 件；
4 、性能特點：
(1) 可對機構原動件及執行構件的動態參數進行測試和仿真，從而實現理論聯系實際；
(2) 利用計算機軟件，角位移動傳感器，數據采集卡，觀察機構的周期性速度波動現象和繪制測試和仿真曲線；
(3) 利用飛輪的質量變化，測察分析速度波動變化情況；
(4) 計算機軟件具有多媒體教學功能，學生可在軟件界面說明文件指導下，獨立自主進行實驗，適應開放性實驗教學需要；
5 、其它：該實驗臺結構新穎，傳感器等外購件品質一流，表面質量高（噴塑，鍍鉻）實用可靠，并具有良好的售后服務。
