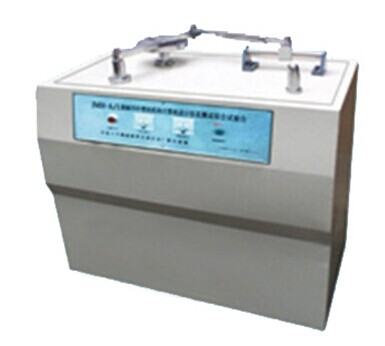

JG-JMH01 型 曲柄導桿滑塊機構計算機設計仿真測試綜合實驗臺

功能特點
1 、由計算機軟件對機構的動態參數進行測試，計算機軟件對機構的運轉進行動態仿真，從而實現理論聯系實際。
2 、曲柄滑塊機構可變異組合為曲柄導桿滑塊機構，各活動構件桿長可調，飛輪轉動慣量和平衡質量可視。從而實現計算機輔助設計與計算機仿真及測試分析有機構的結合。
3 、計算機軟件具有多媒體教學功能，學生可在軟件界面說明文件指導下，獨立自主地進行實驗，培養學生的獨立工作能力。

  4 、主要技術參數：（可實現多元調節）
    調速范圍： 0-250R.R.M
    曲柄長度： 20-6MM( 可調 )
    連桿長度： 280-340MM( 可調 )
    導桿長度： 280-360MM( 可調 )
    滑塊偏心距：± 40MM( 可調 )
    凈重： 52KG
  　外形尺寸： 660X460X720( 可調 )
