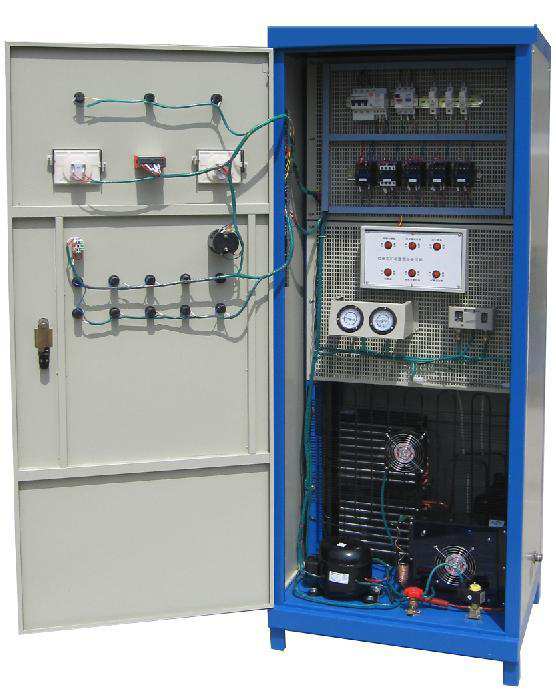

JG ZK-1 中央空調 / 小型冷庫電氣技能實訓考核裝置

一、產品概述
該設備根據制冷和空調運用和維修專業的《制冷空調裝置的安裝操作與維修》、《冷庫制冷工藝》、《制冷空調自動化》等教材設計。設備配置了冷庫自動化電氣控制系統，風冷式制冷機組、小型冷庫等。
設備采用雙面柜設計，一面為中央空調電氣控制系統，一面為小型冷庫電氣控制系統，根據中央空調及小型冷庫電氣控制線路的要求裝置了漏電開關、熔斷器、交流接觸器、壓力控制器、電磁閥、按鈕及指示儀表等控制器件，并設置了十幾項小型冷庫系統的常見故障。適應于職業院校、技工學校等用于制冷專業進行中央空調及小型冷庫系統控制線路的操作、故障演示及排除等教學實訓。
二、技術參數：
(1) 輸入電源：三相四線 ( 或三相五線 ) ～ 380V±10%  50Hz ；工作環境：溫度 -10℃ ～ +40℃  相對濕度＜ 85%(25℃) 海拔＜ 4000m ；裝置容量：＜ 1.5kVA ；外形參考尺寸： 700×600×1700mm ；
(2) 交流電源：提供三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。
(3) 安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
(4) 指針式電壓表：量程 0 ～ 450V ；真空壓力表：量程 -0.1 ～ 1.5MPa ；真空壓力表：量程 -0.1 ～ 3.5MPa ；數顯溫度表：采用 PT100 傳感器，測量范圍 -50 ～ 150℃ ；
