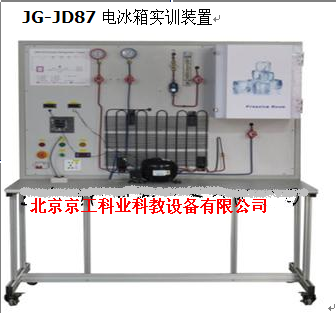

電冰箱實訓裝置JG-JD87
產品名稱：JG-JD87 電冰箱實訓裝置
一、產品概述：
電冰箱裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供復合式（單門直冷式、雙門直冷式、雙門間冷式）電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長 , 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二 特點
1 、 實訓裝置直觀展示了直冷式冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2 、 實訓柜集直冷 / 無霜式式電冰箱于體，電冰箱系統真實完整 , 結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式式電冰箱實訓的要求
3 、 系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
4 、 裝置設有直冷式 / 間冷式冰箱電氣控制線路接線區域，可完成不同方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5 、 可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行五、排故。有利于開展技能鑒定、考核工作
6 、手動節流閥：管道系統中設置了一個手動膨脹閥，實驗時可模擬制冷系統中的流量開度，觀察制冷功率的效果。
6 、模擬風冷化霜系統 , 配置有一套模擬化霜電路，可模擬加熱，實驗性強
7 、隨機配置有一套的，制冷工具，可完成制冷系統中的，抽真空、加制冷劑，處理冰堵，制冷效果不好等現象
三、主要技術參數：
1. 輸入電源： AC220V±5% 50Hz
2. 裝置容量： <0.2KVA
3. 環境溫度： -5 ℃ ~40 ℃
4. 相對濕度： ≤90% （ 25 ℃ ）
5. 外形尺寸： 1200×600×1700mm
6. 制冷劑類型： R600A
四、產品組成
1 ． 直冷 \ 無霜式電冰箱制冷系統
實訓臺提供 1/9 匹冰箱制冷壓縮機 QD60 （ 85W 0.65A R12 ）、直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器、鋼絲式冷凝器（ 17 檔）、冷凝風扇照明燈及門開關雙金屬片熱保護繼電器、 PTC 啟動器、重錘啟動器、毛細管。
2 ．儀表
（ 1 ）交流電壓表 1 只：測量范圍 0 ～ 250V, 精度 1.5 級，用于監測電源電壓。
（ 2 ）交流電流表 1 只：測量范圍 0 ～ 3A, 精度 1.5 級 , 用于觀測系統啟動電流及正常工作電流。
（ 3 ）溫度表 4 只：采用 PT100 傳感器，三位半數顯，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（ 4 ）真空壓力表 2 只：測量范圍為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可顯示系統低壓側、高壓側的壓力。
3. 模擬冷藏箱體：分成冷藏和冷凍兩個，保溫效果顯著，溫度可自動控制，排除教學機不能停機的的麻煩。
4 、鋁型材實訓桌子一套 : 1200×600×1700mm, 面板為鐵質彩色噴繪，桌子 由 4040 鋁材構建而成
五、工具配置
序號 |
貨品名稱 |
貨品型號 |
單位 |
數量 |
備注說明 |
1 |
脹管器 |
2000 |
只 |
1 |
|
維修雙表 |
CT536 |
套 |
1 |
（ 包 括 三 色 加 液 管 ） 紅 , 黃 , 蘭 色 , 各 1 條。 |
2 |
真空泵 |
FL1L |
臺 |
1 |
|
3 |
制冷劑鋼瓶 |
F12 |
只 |
1 |
1KG |
公英轉換接頭 |
公 |
個 |
2 |
公制 / 英制 |
六、配置表
序號 |
名稱 |
|
|
1 |
壓縮機 1/2 |
|
1 |
2 |
液視鏡 |
|
1 |
3 |
冷凝器 |
|
1 |
4 |
蒸發器 |
無 |
1 |
5 |
低壓表 |
立式 |
1 |
6 |
軸流風機 |
110MM |
1 |
7 |
手動膨脹閥 |
1/4 |
1 |
8 |
過濾器 |
3/8 |
1 |
9 |
儲液器 |
1/4 |
1 |
10 |
毛細管， |
|
1 |
11 |
溫度表 |
I900 |
4 |
12 |
有機玻璃箱 |
兩層 |
|
13 |
雙路溫控器 |
電子 |
|
七、 實訓內容
1 初級技工基本技能實訓
（ 1 ） 專用工具的操作
（ 2 ） 制冷系統管件焊接
（ 3 ） 制冷系統試壓及檢漏
（ 4 ） 制冷系統抽真空及充注制冷劑
2 中級技能實訓（設計、安裝、調試及檢修）
（ 1 ） 電冰箱電氣線路器件的認識和測量
（ 2 ） 直冷式電冰箱電氣控制線路接線及系統運行
（ 3 ） 直冷式電冰箱維修實訓及故障分析
3 電冰箱故障檢修
（ 1 ） 復合門開關公共端開路
（ 2 ） 門開關開路
（ 3 ） 溫控器開路
（ 4 ） 保護繼電器開路
（ 5 ） 系統臟堵
（ 6 ） 系統冰堵
|
