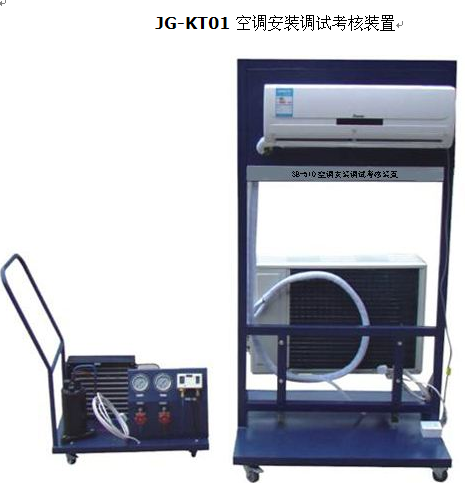

空調安裝調試考核裝置JG-KT01
產品名稱：JG-KT01 空調安裝調試考核裝置
一、概述
“ 空調安裝調試考核裝置 ” 采用鐵質框架作為實訓平臺，外型美觀大方。支架結構方便移動安裝，主要是家用分體式空調的安裝、維修、調試等實訓操作提供一個很好的平臺。本裝置配有制冷劑回收設備，可對空調機中的制冷劑進行回收，回收的制冷劑可反復使用，這樣不但可以有效的節約成本而且可以保護環境�？照{(diào)安裝調試考核裝置還配有便攜式焊炬，制冷工基本的維修工具，可使學生學習維修工具的使用和操作方法�？照{(diào)安裝調試考核裝置使學生在走出學校后能真正學到實用的維修技能。本裝置適合制冷相關專業的初、中級技能實訓考核與鑒定。
二、功能、結構及特點
1 、采用可移動框架作為實訓平臺底部安裝有萬向輪方便移動。
2 、學習掌握空調制冷技術理論知識與專業實踐技能
3 、空調安裝調試考核裝置應能滿足職業院校的制冷技術、制冷流體機械、制冷設備原理與維修實訓。培養學生掌握空調和制冷技術專業理論知識與專業實踐技能，能強化學生對空調制冷系統安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
4 、空調安裝調試考核裝置應采用模塊化設計，電氣系統和管路系統獨立分開。學生可根據 4 電氣原理圖進行接線、測試和運行等操作。管路系統部分可對學生進行管路的設計安裝、壓力檢漏、抽真空以及充注制冷劑的培訓，增強學生的實際動手能力。
5 、空調安裝調試考核裝置能直觀展示空調制冷系統結構、工作原理，可以清楚的看到制冷循環系統的所有實物部件，方便于教學演示講解及學生對知識的理解和掌握。
三、使用條件
1 、電源電壓： 220V±10 ﹪ 50HZ
2 、低壓壓力： 0.4 ～ 0.6MPA 高壓壓力 1.4 ～ 2.0 MPA
3 、電流： 5A 制冷劑： R22
4 、尺寸： 800*900*1700MM
5 、保護：具有過流、過壓、漏電等保護措施，符合國家相關標準。
四、裝置配備
序號 |
名稱 |
規格 |
數量 |
備注 |
1 |
空調安裝臺架 |
800*900*1700 |
1 臺 |
可在此臺架上進行分體空調的 安裝、基本維修及各種實習操 作。 |
2 |
制冷劑回收與真空加液站 |
|
1 臺 |
可用此設備向空調制冷系統中 充加制冷劑。也可將制冷系統中 的制冷劑回收到制冷儲液罐中。 |
3 |
小型焊接機 |
攜帶式 |
1 套 |
制冷管道的焊接基本操作。 |
4 |
鉗形電流表 |
|
1 只 |
空調機運行負載電流的測量 |
5 |
萬用表 |
數字式 |
1 只 |
用于空調機控制電路的檢測 |
6 |
復合真空壓力表 |
|
1 套 |
用于制冷系統壓力的測量。 |
7 |
彎管器 |
復合型
(Ф6,Ф8,Ф10) |
1 只 |
基本維修工具 |
8 |
割管器 |
|
1 只 |
基本維修工具 |
9 |
十字螺絲刀 |
|
1 只 |
基本維修工具 |
10 |
一字螺絲刀 |
|
1 只 |
基本維修工具 |
11 |
尖嘴鉗 |
|
1 把 |
基本維修工具 |
12 |
活動扳手 |
10 寸 |
1 把 |
基本維修工具 |
13 |
活動扳手 |
12 寸 |
1 把 |
基本維修工具 |
14 |
脹管器 |
|
1 套 |
基本維修工具 |
15 |
儲液罐（制冷劑） |
3Kg R22 |
1 瓶 |
用于制冷劑的存儲 |
16 |
加液管（一頭公制、一頭 英） |
Ø6 |
1 條 |
基本維修工具 |
五、可完成的實訓項目
1 、空調器的安裝調試
2 、制冷維修工具的使用和操作方法。
3 、銅管焊接技術實訓
4 、喇叭口，杯型口擴充方法
5 、系統抽真空實訓
6 、系統保壓實訓
7 、系統檢漏實訓
8 、制冷劑回收技術實訓
9 、空調器運行調試技術實訓
10 、空調工作原理介紹
11 、空調系統故障檢測及排故維修
|
