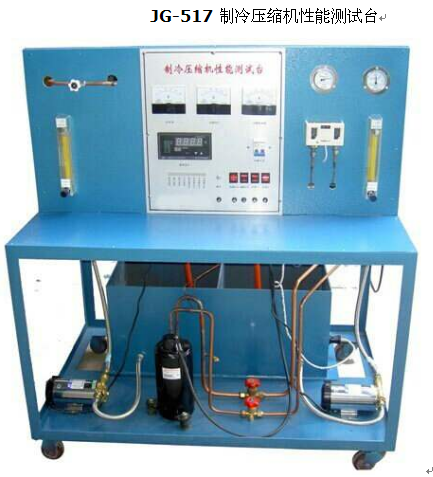

JG-517 制冷壓縮機性能測試臺
制冷壓縮機性能測試實訓裝置 ” ，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量?jī)x表。不但能開設制冷壓縮機性能參數的測定實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。
產品名稱：JG-517 制冷壓縮機性能測試臺
五、 裝置特點
1. 本實訓裝置按照國際標準 GB/T 5773-2004 容積式制冷壓縮機性能實訓方法建立，以 “ 蒸發器液體載冷劑循環法 ” 為主要測量，以 “ 水冷冷凝器量熱器法 ” 作為輔助測量
2. 采用 1 匹制冷機組，冷凝器和蒸發器均為殼管式水換熱器，系統結構緊湊、布局合理，造型美觀大方
六、 技術性能
1. 輸入電源：?jiǎn)蜗嗳�～ 220V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 裝置容量：＜ 2.5kVA
4. 制冷劑： R22
5. 制冷量： 1.3kW
6. 重 量： 100kg
7. 外形尺寸： 120cm×60cm×142cm
七、 基本配置及功能
1. 控制屏
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2. 制冷系統
1 匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器
3. 循環水系統
（ 3 ） 水泵 2 只
主要技術參數為：
額定功率： 95W
額定揚程： 6m
額定流量： 1.08 立方米 / 小時
（ 4 ） 水箱 1 只
采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱
（ 5 ） 加熱器 1 只（功率 1000W ）
輸出功率可通過電位器進行調節，用于加熱蒸發器循環水
5. 測量?jī)x表
（ 5 ） 功率表 2 只（精度 0.5 級）
分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢 15 組功率和功率因數的測試數據
（ 6 ） 數顯溫度表 1 只（精度 0.5 級）
采用 PT100 鉑電阻作傳感器，測量范圍 -50 ～ 150 ℃ 。通過琴鍵進行切換，共測 8 組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度
（ 7 ） 真空壓力表 2 只（精度 2.5 級）
量程為 -0.1 ～ 1.5MPa 和 -0.1 ～ 3.5MPa ，分別實時測量制冷系統低壓側壓力和高壓側壓力
（ 8 ） 流量計 2 只（精度 0.5 級）
采用玻璃轉子流量計，量程為 16 ～ 160ml/min ，分別測量冷凝器和蒸發器冷卻水流量
6. 控制儀表
高低壓壓力控制器 1 只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
八、 實訓項目
1. 熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2. 了解國際標準 GB/T5773—2004 容積式制冷壓縮機性能使用方法
3. 利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4. 利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5. 主、輔測制冷量相對誤差的計算與分析
6. 制冷機組能效比的計算與分析
|
