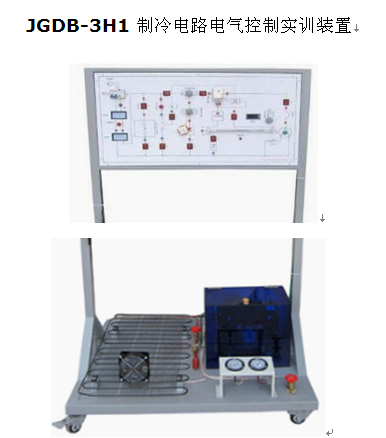

JGDB-3H1  制冷電路電氣控制實訓裝置

一、產品概述：
制冷電路電氣控制實訓板裝置 敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。適用于技工院校、職業學校作為制冷基本技能的實訓。
本實訓設備主要以制冷管路、冰箱實訓電路等器件為實訓平臺，學生可根據電路原理圖的要求進行制冷電路的接線實訓。完成制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。

產品名稱：JGDB-3H1  制冷電路電氣控制實訓裝置


二   特點（以直冷冰箱為例）
（ 1 ）   實訓裝置直觀展示了直冷冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
（ 2 ）   實訓柜集直冷式、電冰箱于一體，電冰箱系統真實完整 , 結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、電冰箱實訓的要求
（ 3 ）   系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
（ 4 ）   裝置設有直冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
（ 5 ）   可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、產品組成
1 ．   直冷電冰箱制冷系統
實訓臺提供冰箱制冷壓縮機、直冷式蒸發器、鋼絲式冷凝器（ 17 檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（ WDF 型、 WPF 型）化霜溫控器（ -5 ℃   ），除霜溫度保險絲（ 65 ℃   ）、雙金屬片熱保護繼電器、 PTC 啟動器、重錘啟動器、毛細管、電磁閥。
2 ．儀表
（ 1 ）交流電壓表 1 只：測量范圍 0 ～ 250V, 精度 1.5 級，用于監測電源電壓。
（ 2 ）交流電流表 1 只：測量范圍 0 ～ 5A, 精度 1.5 級 , 用于觀測系統啟動電流及正常工作電流。
（ 3 ）溫度表 1 只：采用 PT100 傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（ 4 ）真空壓力表 2 只：測量范圍為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可顯示系統低壓側、高壓側的壓力。
3 ．   故障設置模塊
（ 1 ）實訓臺設計有自動故障排除盒，學生通過對應電氣控制原理圖檢測并找到故障后，只需通過操作故障排除按鈕即可將對應故障排除。
（ 2 ）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。
四   實訓內容
4.1  初級技工基本技能實訓
（ 1 ）   專用工具的操作
（ 2 ）   制冷系統管件焊接
（ 3 ）   制冷系統試壓及檢漏
（ 4 ）   制冷系統抽真空及充注制冷劑
4.2  中級技能實訓（設計、安裝、調試及檢修）
（ 5 ）   電冰箱電氣線路器件的認識和測量
（ 6 ）   直冷式電冰箱電氣控制線路接線及系統運行
（ 7 ）   直冷式電冰箱維修實訓及故障分析
4.3  電冰箱故障檢修
（ 10 ）   門燈開路
（ 11 ）   復合門開關公共端開路
（ 12 ）   風扇電機開路
（ 13 ）   門開關開路
（ 14 ）   補償開關開路
（ 15 ）   化霜溫控器開路
（ 16 ）  WDF 溫控器 H-L 兩端開路
（ 17 ）  WDF 溫控器 L-C 兩端開路
（ 18 ）  WPF 溫控器 L-C 兩端開路
（ 19 ）   化霜時間繼電器 BW-BK 兩端開路
（ 20 ）   化霜溫度保險絲開路
（ 21 ）   補償電熱絲開路
（ 22 ）   化霜電熱管開路
（ 23 ）   保護繼電器開路
（ 24 ）  PTC 啟動器開路
（ 25 ）   系統臟堵
（ 26 ）   系統冰堵
五、主要技術參數：
1.  輸入電源： AC220V±5% 50Hz
2.  額定電流： 5A
3.  環境溫度： -5 ℃ ~40 ℃
4.  相對濕度： ≤90% （ 25 ℃ ）
5.  外形尺寸： 1000×600×1200mm
6.  設備重量： 50kg
