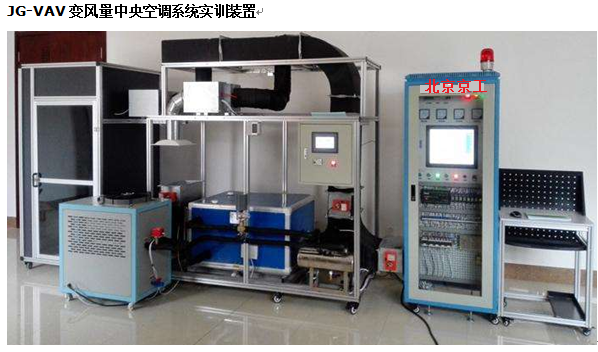

JG-VAV 變風量中央空調系統實訓裝置
產品名稱：JG-VAV 變風量中央空調系統實訓裝置
一、概述
1 、 VAV 是 Variable Air Volume （變風量系統）的簡稱，在空氣調節系統，為了應對末端負荷的變化，在輸冷 / 熱介質流量不變的情況下，通過改變風量來調整需要冷 / 熱量的輸送以滿足變化的需求。 VAV （變風量空調系統）是一種通過改變送風量來調設計標準、《采暖、通風與空氣調節設計規范》（ GBJ19-87-2003 ）�！锻L(fēng)與空調工程質量檢驗評定標準》（ GBJ304-2002 ）《簡明通風設計手冊》（ GB50194-2002 ）《壓縮機、風機、泵安裝工程施工及驗收規范》（ JBJ29-2002 ）《電氣裝置安裝工程低壓電器施工及驗收規范》（ GB50254-96 ）《大氣污染物綜合排放標準》（ GB16297-1996 ）�！董h(huán)境空氣質量標準》（ GB3095-1996 ）、《城市區域環境噪聲標準》（ GB3096-93 ）《建筑設計防火規范》（ GB50016-2006 ）、《公共建筑節能設計標準》（ GB50189-2005 ）。
2 、 實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站 / 所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。
二、產品特點
1 、具有真實的中央空調系統 (VAV 和風機盤管 + 新風系統 ) 和相應的樓宇自動控制系統、完全真實的工程環境。讓學生進行樓宇暖通監控系統的元件、作用、組成和原理的認識實訓。 通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作 , 并監控與管理所有在網絡上的監控節點，進行樓宇空調供水及鍋爐監控系統的演示操作、點表的認識和 DDC 控制器同各元器件之間的接線操作實訓、故障的與排除等實訓操作。
2 、采用智能 DDC 控制系統采用自動水流量控制（流量積分調節閥）變頻控制技術，智能變頻控制系統，達到操作方便、節能降噪的目的
3 、 采用智能 DDC 控制系統， LonWorks® 總線專用節點，基于 Neuron® FT-5000 神經元微處理器，配有 Flash 存儲器、網絡收發器和 LonWorks® 總線網絡接口等。預載變風量箱可配置控制程序。
4 、 VAV 應用模式包括：自動模式、加熱模式、制冷模式、 清晨預冷模式、夜間凈化模式和緊急模式。
5 、集成一體化風閥執行器，并具備風量測量功 能；依靠調節風閥來實現制冷或加熱要求，通過 PI 算法調節供 風量在最大與最小風量之間，維持區域溫度在用戶設定。
6 、 采用市場主流變風量（ VAV ）控制技術：變定壓控制原理來控制主管風量，末端控制箱具有獨立的 DDC 控制系統。
7 、設備采用冷熱單風道系統 —— 變風量 —— 供冷 — 熱，配用冷水機機組與實際工程結合，易于學習和掌握知識和進行中央空調系統智能控制系統的設計、調試和運行管理工程技術訓練。
三、產品參數
1 、 box 支管路內風速 6 ～ 8m/s, 干管路內風速 8 ～ 14m/s ； 6 個通用輸入點 (UI),2 個數字輸入點田 (BI),2 個模擬輸出點 (AO),3 個數字輸出點 (BO) 和 4 個可配置的輸出點 (CO) ，可測量風量風閥控制器 4-20MA ，壓差傳感器 4-20MA 。
2 、通風設備設計風量： 通風柜 面風速： 0.3 ～ 0.8 m/s ，單臺通風柜設計風量 1500m3/h ，
3 、換氣次數：換氣數： 8 ～ 12 次 / 小時
4 、工作環境：環境溫度范圍為 -5 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
5 、裝置容量：＜ 4.8kVA
6 、外形尺寸： 4000mm×1000mm×2000mm
7 、制冷劑類型： R22
8 、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
9 、電壓：輸入電源： 3800V±10% 50Hz
四、通風柜技術參數
變風量系統（ VAV ）通風系統
1 、采用直接風速測量控制系統，能夠快速有效的保證通風柜面風速，從而達到保證實驗室工作人員安全的目的。為避免環境溫濕度對普通風速傳感器的基準點飄移影響，通風柜控制系統使用熱型風速傳感器對面風速進行真實測量；風速傳感器配備獨特的自潔式過濾器，具有防灰塵堵塞功能；
2 、風壓傳感器檢測到面風速變化時，控制器發出信號給執行器，通過改變變風量閥門開度來使面風速回到設定值，要求系統響應時間小于 3 秒；通風柜的風速傳感器實時監測真實的面風速，當面風速不在設定范圍內時，經 15 秒延時后監控器發出聲光報警；
4 、監控器有最大風量和最小風量功能，當發生緊急情況時可以按下最大風量按鈕，排風閥門完全打開，當希望通風柜以小風量運行時（例如晚上）可以按下最小風量按鈕，通風柜以小風量運行；
5 、風柜上的監控器還具有低風速運行按鈕，按下這一按鈕，可以使面風速設定值為正常值的 70% ，用來減少氣體排放以節能，（當通風柜內有高危險性物質時不建議使用）。
6 、系統采用變靜壓傳感自動變頻控制，靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成 0-10v 的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
7 、每臺通風柜安裝一個風量調節閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥，
8 、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
9. 控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖
主控制柜配置表如下：
編號 |
名稱 |
單位 |
數量 |
|
1 |
配電控制柜，網絡式機柜 |
套 |
1 |
1800*700*700MM, 采用藍色框架結構，白色為搭配色，前后開門，方便實訓操作，前門采用玻璃裝飾，美觀大方 ( 面板：鐵質面板，激光雕刻，彩色噴繪 ) |
2 |
三相 4P 帶漏電開關 |
只 |
1 |
32A |
3 |
三相保險 |
臺 |
1 |
32A |
4 |
450V 電流表， 30A 電流表 |
個 |
1 |
6L2 |
5 |
按鈕 |
套 |
8 |
|
6 |
開關電源 : 為控制系統提供電源 |
套 |
1 |
Q60.: 提供 +24V.+5V |
7 |
中間繼電器 |
套 |
8 |
24V |
8 |
交流接觸器 |
套 |
5 |
220V |
9 |
DDC 控制器 |
套 |
1 |
A 、 12 個通用輸入點 (UI),
B 、 8 個數字輸入點 (DI),
C 、 6 個模擬輸出點 (AO),
D 、 8 個數字輸出點 (DO) ， |
五、系統總配置表
序號 |
名稱 |
參數 |
單位 |
數量 |
說明 |
1 |
變風量 box 末端裝置 |
1 、 6 個通用輸入點 (UI),2 個數字輸入點田 (BI),2 個模擬輸出點 (AO),3 個數字輸出點 (BO) 和 4 個可配置的輸出點 (CO)
2 、可測量風量
3 、風閥控制器 4-20MA
4. 、壓差傳感器 4-20MA |
套 |
2 |
|
2 |
VAV 變風量風柜控制柜 |
1 、 D720-0.4K 變頻器
2 、 ,FX3U-24 PLC,AN
3 、 7 寸觸摸屏
4 、 FX3U-3A
5 、尺寸 500*500*200MM |
套 |
1 |
|
3 |
VAV 變風量風柜 |
尺寸： 1200*600*800MM
風量： 1800
制冷量： 5000W
水流量： 2T |
套 |
1 |
|
4 |
制冷主機 |
冷水機： 5000W, 側出風
水泵 3T
出水溫度 7 度，回水溫度 12 度
智能水機控制（含：高壓傳感器，低壓傳感器，智能觸控屏） |
套 |
1 |
|
5 |
中央空調主控制柜 DDC 控制柜 |
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器、接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖。
1 、尺寸： 800*700*1700
2 、 電力控制系統
3 、控制監控系統
4 、 DDC 控制器：
A ）、 12 個通用輸入點 (UI),
B ）、 8 個數字輸入點 (DI),
C ）、 6 個模擬輸出點 (AO),
D ）、 8 個數字輸出點 (DO) ， |
套 |
1 |
|
6 |
LonWorks 總路線網卡 |
|
套 |
1 |
|
7 |
VAV 末 DDC 溫度調裝置 |
DI 輸入 4-20MA ， DO 輸出 4-20MA |
套 |
2 |
|
8 |
制熱加熱器 |
專業中央空調管道加熱器 * （不銹鋼） 3000W |
|
|
|
9 |
模擬房 |
1000*1000*2000MM 鋁型材 |
個 |
1 |
|
10 |
中央空調主監控系統 |
C P U:Intel 1037U 1.8GHz 22nm 雙核處理器 TDP 17W 超低功耗處理器
主 板 :Intel M11 工控固態節能主板
內 存 :1G DDR3 1333 超高速內存 , 支持 1333/1066MHz 內存 , 最大可支持 8GB 。
硬 盤 :60G SSD 固態硬盤
顯 卡 : 集成 Intel HD Graphics 核心顯卡 , 提供 VGA 、 LVDS 、雙 HDMI 顯示輸出 ,LVDS 支持雙通道 24bit, 支持單獨顯示、雙顯復制、雙顯擴展。
聲 卡 : 集成 ALC662 6 聲道高保真音頻控制器
網 卡 : 集成 1 個 RTL 千兆網卡 , 支持網絡喚醒、 PXE 功能。
電 源 : 外置電源（ 100V 至 220V 寬幅電壓，全球通用）
顯示屏 :17 寸 LED 工控屏 分辨率： 1024*900
觸摸屏 : 臺灣軍工 Touchkit 4 線觸摸屏，透光率高；性能穩定，觸摸靈敏
整機接口 :4* USB 2.0 接口 , 其中兩個可支持 USB3.0( 需定制 ) ，
1* HDMI 接口 :1* VGA 接口 ,1* RJ-45 網絡接口 ,1* Line out （綠色） ,1* Mic （紅色 )
2*COM 串口 ,1* 12V DC_JACK 輸入接口 |
|
|
|
11 |
移動式臺架 |
3000*700*2000MM 鋁型材： 40*40MM |
套 |
1 |
|
12 |
標準風管 |
直通
彎頭 1 個
三通 1 個，
150MM 彎頭 4 個
主管 6 米 |
套 |
1 |
|
13 |
監控、控制軟件 |
|
套 |
1 |
|
14 |
風閥 |
供電： 24V
風閥角度調節（ 0° ， 18° ， 36° ， 54° ， 72° ， 90° ）。 通電自動復位風閥，先至全開通電驅動多個同類型的執行器。
· |
套 |
3 |
|
16 |
末端風閥散流器 |
150 直徑 |
套 |
2 |
|
17 |
說明書 |
|
本 |
1 |
|
六、部分實訓項目
初級篇 認知與運行
項目一 、 VAV 空調系統流程與設備認知訓練
項目二、 VAV 空調繼電接觸控制技術訓練
項目三 、 VAV 空調控制系統硬件認知訓練
項目四 、監控原理與值機運行訓練
中級篇 調試與診斷
項目五、 VAV 空調系統調試與測試訓練
項目六 、 VAV 空調控制系統硬件調試訓練
項目七、 VAV 空調系統工藝運行調試訓練
項目八、 VAV 變定壓實驗 PID 運行實驗
項目九、 VAV 風量變頻壓實驗 PID 運行
項目十、 VAV 水閥壓實驗 PID 運行
項目十一、 DDC 控制原理運行
項目十二、 VAV 風量空調 box 末端 DDC 的控制
項目十二、 VAV 風量空調 box 末端 DDC 的數據利用
|
