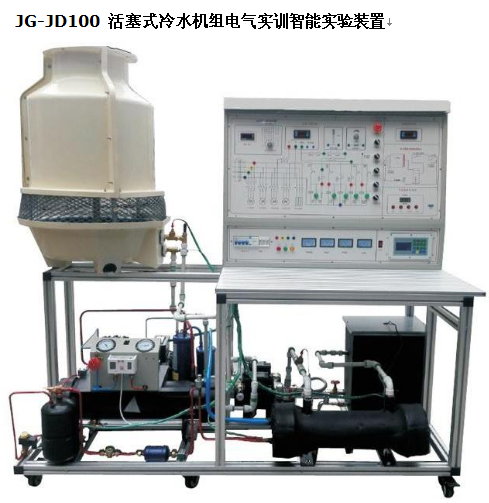

活塞式冷水機組電氣實訓智能實驗裝置JG-JD100

產品名稱：JG-JD100  活塞式冷水機組電氣實訓智能實驗裝置

一、設備概述
   活塞式冷水機組電氣實訓智能實驗裝置安裝有制冷管路設備   冷水機組，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。冰水機組的空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長 ,  可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
二、設備特點
1. 實訓裝置直觀展示了冷水機組的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2. 實訓柜集冷水機組系統和一體，系統真實完整 , 結構清晰、緊湊，與空調制冷系統、電氣系統一致。
3. 系統采用真實的制冷機組（壓縮機、干式蒸發器，風冷式冷凝器，水泵等與實際裝置接軌。
4. 裝置設有系統電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
三、主要技術參數
1.  輸入電源： AC240V±5% 50Hz
2.  裝置容量： <1KVA
3.  環境溫度： -5 ℃ ~40 ℃
4.  相對濕度： ≤90% （ 25 ℃ ）
5.  外形尺寸： 1700×600×1200mm
6.  制冷劑類型： R12
四、產品組成
1 、冷水制冷系統
實訓臺提供 3 匹制半封閉式制冷冷壓縮機、蒸發器（水冷蒸發器）、冷凝風扇、、過濾器。液視鏡，冷水水箱。制水泵組成
1 ）交流電壓表 1 只：測量范圍 0 ～ 250V, 精度 1.5 級，用于監測電源電壓。
2 ）交流電流表 3 只：測量范圍 0 ～ 5A, 精度 1.5 級 , 用于觀測系統啟動電流及正常工作電流。
3 ）溫度表 1 只：采用 PT100 傳感器， 6 個，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
4 ）真空壓力表 2 只：測量范圍為 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可顯示系統低壓側、高壓側的壓力。
5 ）水冷蒸發器一個 : 為干式蒸發器 , 出水口 1 寸，進水口 1 寸
6 ）制冷水泵一只 :220W/220W 離心式制冷專用水泵
7 ）水冷凝器一個 : 殼式 , 出水口 1 寸，進水口 1 寸
8 ）冷卻水泵一只 :550W/220W 離心式制冷專用水泵
9 ）冷卻塔一個 : 玻璃結構，水流量 3T
10 ）冷卻風機一個 : 軸流式 220V, 風量 1800m?S ，
11 ）水機控制器一個 :3030
(10 ）電子膨脹閥一個 :4p
(12 ）加熱器 :3KW 用于平衡制冷機組的冷量。
(13 ）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。
2 、制冷量調節控制裝置：
1 ）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
2 ）、軟件控制，能在線控制系統的溫度，讀取機組在佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分 " 數據信息 " 中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3 ）、系統特點 / 調試控制軟件：
A ）、 4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷 / 過熱度。
B ）、閥的開度實時顯示：控制對象為最大 500P 開度設定�？勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。
C ）、 24 路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等 24 個參數都可以調整，以適應制冷 / 熱泵 / 冷庫 / 水機等設備。
D ）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷 / 熱泵 / 冷庫 / 水機等狀態下的閥門開度。
E) 、 6 路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照 24 路參數設定
F) 、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G) 、過冷 / 熱度控制范圍： 2-15 攝氏度�？勺孕性O(shè)定制冷主機的過 / 冷、過熱度為設計提供數據。
H) 、制冷劑：適應 R134AR22R410A 等其它冷媒。
4 ）脫機手動設定
A ）溫度和開度可顯示查詢 / 設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B ）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C ）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D ）數碼管顯示器在線顯示開度和溫度以及故障代碼
5)  曲線顯示界面

五、實訓內容
1  初級技工基本技能實訓
（ 1 ）   專用工具的操作
（ 2 ）   制冷系統管件焊接
（ 3 ）   制冷系統試壓及檢漏
（ 4 ）   制冷系統抽真空及充注制冷劑
2  中級技能實訓（設計、安裝、調試及檢修）
（ 1 ）冷水機組的系統電氣線路器件的認識和測量
（ 2 ）冷水機組電氣控制線路接線及系統運行
（ 3 ）冷水機組電氣控制線路接線及系統運行
（ 4 ）冷水機組修實訓及故障分析
（ 5 ）冷水機組熱泵電氣電路故障
（ 6 ）壓力控制保護系統故障）
