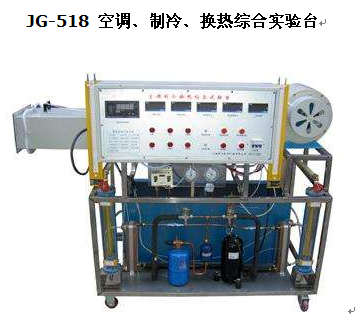

空調、制冷、換熱綜合實驗臺JG-518

產品名稱：JG-518  空調、制冷、換熱綜合實驗臺

一、概   述

空調制冷換熱綜合實驗裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學
二、技術性能
1. 輸入電源：?jiǎn)蜗嗳�線～ 380V±10%  50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ ，   相對濕度＜ 85%(25 ℃ ) ，   海拔＜ 4000m
3. 裝置容量：小于等于 1.5kVA
4. 冷卻：風冷
5. 功率： 7kW
6. 重    量： 300kg
7. 外形尺寸（大約）：外形尺寸 1800×700×1500mm 、
8. 安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
二、基本功能
1 、主要組成： 16 路巡檢儀、 pt100 、測試風洞；引風機、調節風門、制冷壓縮機、板式換熱器、儲液罐、 U 型管、轉子流量計、斜管微壓計、膨脹閥、干燥過濾器、高低壓控制器、加熱器、壓力表、加濕器、水泵、水箱、數顯表、膨脹閥、不銹鋼移動式實驗臺等
2 、測量功能：壓縮機進氣溫度、排氣溫度、進氣壓力、排氣壓力、空氣處理前后各點溫度濕度、房間空氣的流速、蒸發器冷卻介質流量。
3 、俱有熱泵功能
三、實驗?zāi)康?
1 直流空調過程演示；
2 通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3 測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
4 測定換熱器（加熱器、表冷器）性能實驗
5 制冷熱的相互間的關系
四、配置表
