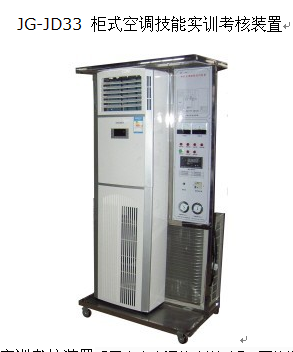

柜式空調技能實訓考核裝置JG-JD33

產品名稱：JG-JD33  柜式空調技能實訓考核裝置

       柜式空調技能實訓考核裝置 采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數 , 可以了解制冷系統的工作狀態 , 提高學生對制冷系統的分析判斷能力。
一、主要技術參數
1 ．工作電源： AC220V 50Hz±5% （單向）
2 ．外形尺寸： 1100×800×1800mm
3 ．整機功耗： 1100W
4 、適用電壓范圍： 160V ～ 253V
5 、最大遙控距離 8m ，角度 90 度。
6 、噪聲：內機 37-44dB ，外機是 55-65dB 。
7 、環境溫度： -5 ℃ —40 ℃
8 、相對濕度： ≤85% （ 25 ℃ ）
二、主要功能：
  1 ．學習掌握柜式空調制冷系統及原理，可以更好的掌握維修技術。
2. 學習掌握柜式空調控制電路的結構、組成及工作原理。
3. 可設置 13 個故障點，學生可根據故障現象在故障檢測板上進行檢
     測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備
     運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
     評分、打印等功能。
  4. 由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5. 具有溫度巡測功能，數碼顯示，溫度巡測器可檢測設備的各關健部位的作溫度，提供實驗數據。可檢測的關鍵點分別是：
1 ）   正常環境溫度
2 ）   空調壓縮機排氣管
3 ）   空調壓縮機回氣管
4 ）   空調冷凝器排風口
5 ）   空調蒸發器出風口
6.  智能排故系統特點：
1)  計算機可以監控 1-126 臺空調制冷制熱智能考核臺。
2)  已設置 13 個故障點。（并可以擴展故障點）
3)  具有發卷功能。
4)  具有收卷功能。
5)  具有單臺試卷清零功能和全部試卷清零功能。
6)  具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7)  可以生成學生個人成績單。
8)  可以對學生考核情況進行統計、分析。
9)  可設置進入系統密碼及修改密碼。
10)  具有打印功能。
11)  具有答題次數限制功能
三．實訓項目 :
1) 整流電路故障；
2)12 伏電源電源電路故障；
3) 5 伏電源故障   ；
4) 室內溫控探頭不良；
5) 室外溫控探頭不良；
6) 遙控接收頭損壞；
7) 不制熱   ；
8) 不制冷；
9) 室內風機損壞；
10) 室外風機塤壞；
11) 風機電容器損壞；
12) 蜂鳴器故障；
13) 風向調節失控。
