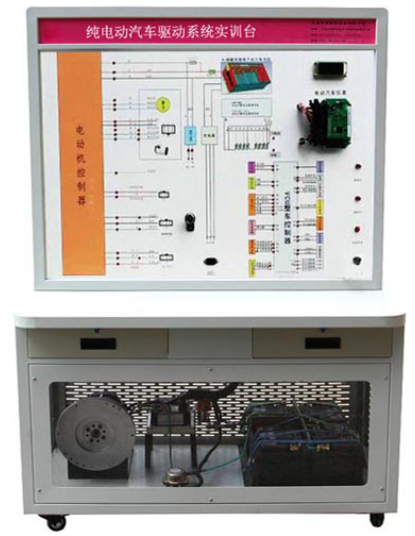

JGQC-X202A 純電動汽車驅動系統實訓臺
一、產品概述：
　　 電動汽車驅動系統實訓臺用于培養職業院校學生掌握電動汽車驅動電機及電機控制器性能特點、結構等基本原理知識。了解交流電動機控制系統的基本構造，掌握交流電動機控制系統的工作原理，掌握交流電動機控制系統基本控制等電路，觀察臺架上的元件、感性地認識實車的元件，通過演示交流電動機控制系統的工作過程，檢驗學生的理解能力和動手能力，察看電路圖，分析各個元件之間的相互關系，了解直流電動機控制系統的工作原理。

二、實訓臺功能特點：
　　 1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
　　 2、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
　　 3、實訓臺演示面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車驅動電機及電機控制器原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。
　　 4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
　　 5、實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
　　 6、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
　　 1、電源：HV磷酸鐵鋰離子動力電池組
　　 2、溫度：-40℃～+50℃
　　 3、外形規格：1200×600×1720mm(長×寬×高)

JG-50 純電動汽車動力系統實訓臺
一、產品功能
純電動汽車動力系統實訓臺采用真實的純電動汽車驅動系統實物為基礎，可真實展示純電動汽車驅動系統的組成結構和工作過程。
純電動汽車動力系統實訓臺適用于學校對純電動汽車驅動系統的教學需要。
純電動汽車動力系統實訓臺滿足汽車新能源與節能實訓課程的教學需要。

二．功能特點
1、真實可運行的純電動汽車驅動系統，充分展示純電動汽車驅動系統的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的UV平板噴繪的彩色電路原理圖。
3、實訓臺面板上安裝有電動汽車儀表，可實時顯示動力傳遞過程、車速、電壓、溫度等、電控系統故障指示燈等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有電子油門控制裝置，可方便對純電動汽車驅動系統進行加減速。
6.實訓臺配備有電源總開關、轉動部件防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
▲8.配套新能源汽車整車控制器（軟硬件一體），含整車控制器開發完整的資料與源代碼、調試工具。整車控制器在面板上安裝開放式插接端子，方便檢測與診斷、二次開發調試。
▲9.配套整車控制器的上位機軟件用于監控和參數標定，整車控制器滿足師生進行二次開發，實現新能源汽車控制器創新制作的功能。
10. 配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)

四．基本配置(每臺)

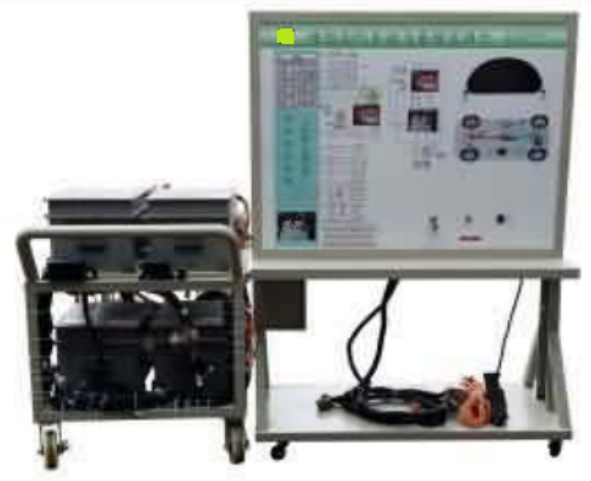

JG-5032 純電動汽車動力系統實訓考核裝置

一、功能特點
1、純電動汽車動力系統實訓考核裝置完整展示真實汽車電動動力系統，可以動態真實演示電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行工況。
2、純電動汽車動力系統實訓考核裝置面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖及控制電路圖和實物，認識和分析汽車電動動力系統的工作原理。
3、實訓臺面板上安裝有電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、儀表（轉速表、電流指示表、）等，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車的電機用來演示電動機的工作狀態。
4、采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.檢測臺與運行臺用航空插頭，真實運行電動汽車的電動動力驅動系統。
6.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。

二、技術規格
1、外接電源：原電動汽車電源
2、工作電壓：原電動汽車電源
3、工作溫度：-40℃～+50℃
4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)
5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)
6顏色：7032
7.鋼管：40*40*3mm
8.機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm
10、配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、實訓項目
1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。
3. 真實運行電動動力系統啟動工作過程
4. 真實運行電動動力系統低速行駛工作過程
5. 真實運行電動動力系統一般行駛工作過程
6. 真實運行電動動力系統全速行駛工作過程
7. 真實運行電動動力系統減速行駛工作過程
8. 真實運行電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程

四．基本配置(每臺)
