JGQC-X301 純電動汽車在線檢測實訓系統
純電動汽車在線檢測實訓系統
一、產品簡介
純電動汽車在線檢測實訓系統，以北汽EV160整車為基礎，配套數據檢測臺、考核控制柜三大部分組成。配套智能考核系統、運行狀態控制系統、線路控制系統以及設備控制機構。整車在原車的基礎上，經過改造、優化、深加工等手段，使其成為一輛具有系統檢測、故障設置、、數據分析、波形測設、數據診斷與監控等功能的教學實驗車，實驗車各系統運行正常。可進行點火、起動、入檔、起步、加速、減速、制動、停止等各項正常行駛工況。真實展示新能源電動汽車各系統結構與原理及工作過程。設備能清晰展示電動汽車的外形、各組成模塊的安裝位置及連接關系，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用于各類型院校及培訓機構對電動汽車整車理論和維修實訓的實訓教學需要。實訓系統可拆除檢測操作臺，電動整車可正常行駛
配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料。
二、實驗項目
1、能夠完整展示北汽EV160電動汽車結構組成；
2、車輛低速行駛對動力電池的影響模擬實驗；
3、車輛一般行駛對動力電池的影響模擬實驗；
4、車輛全速行駛對動力電池的影響模擬實驗；
5、車輛加速行駛對動力電池的影響模擬實驗；
6、車輛減速行駛對動力電池的影響模擬實驗；
7、鋰電池充電性能實驗。
8、鋰電池放電性能實驗。
9、鋰電池溫度極限保護。
10、放電電流保護實驗。
11、充電電流保護實驗。
12、電動汽車控制系統的工作原理、數據檢測、故障診斷與排除等實訓；
13、電動汽車的控制策略的認知與掌握
14、電動汽車的能量轉換工作原理、數據檢測、故障診斷與排除等實訓；
15、電動汽車BMS系統的工作原理、數據檢測、故障診斷與排除等實訓；
16、電動汽車電機控制器的工作原理、數據檢測、故障診斷與排除等實訓；
17、電動汽車車載充電系統的工作原理、數據檢測、故障診斷與排除等實訓；
18、電動汽車外部充電管理系統工作原理實訓；
19、電動汽車的能量回收的工作原理、數據檢測、故障診斷與排除等實訓；
20、電動汽車電機的工作原理與、數據檢測、故障診斷與排除等實訓；
21、電動汽車轉向系統的工作原理、數據檢測、故障診斷與排除等實訓；
21、電動空調系統的工作原理、數據檢測、故障診斷與排除等實訓；
三、通用參數
1.展示功能
完美展示北汽新能源EV160結構組成；包含所有整車各個系統。
運行功能：
能正常演示北汽新能源EV160每個系統的各種工況，滿足對北汽新能源EV160各系統靜止、啟動、運行、停止、數據檢測、動態運行控制、故障設置與排除等操作
2.顯示功能：
除原車儀表顯示單元外，高精度數顯表實時顯示各個傳感器或相應線路的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
識圖功能：
檢測面板上繪有的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，直觀、簡潔、易懂。
3.自診斷功能：
配備外接式診斷座，可連接專用或通用型解碼器對整車系統各個電控單元，故障讀取、故障碼消除、動態數據流讀取、波形分析等操作；
4.檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
四、制作工藝：
1.檢測面板：
采用鋁塑板，經雕刻機器進行標準化開孔，再由最先進的意大利平板激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2.設備臺架：
臺架采用國標鋼材焊接而成，經過清洗處理后進行高溫噴涂。使臺架具備承重力強、外表美觀整潔、耐油污等優點。易于日常的清潔維護。在檢測面板的下部為工具資料擱置臺，方便資料的擺放。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點。

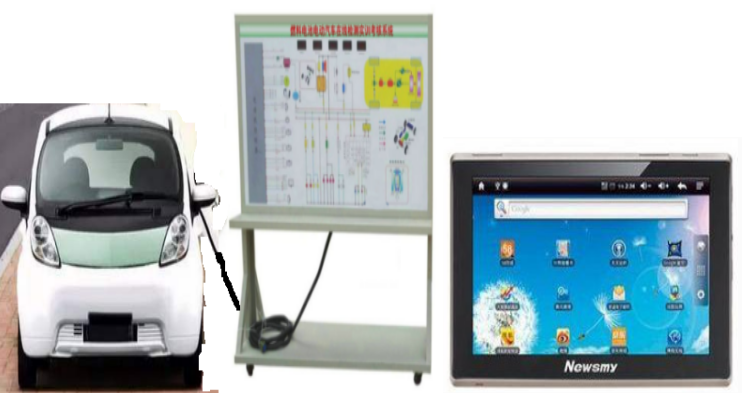

JG-5008 電動汽車在線檢測實訓考核系統
一．產品簡介
本電動汽車在線檢測實訓考核系統以原廠電動汽車總成為基礎，電動汽車各系統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車各系統結構與原理及工作過程。設備能清晰展示電動汽車的外形、各組成模塊的安裝位置及連接關系，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用于各類型院校及培訓機構對電動汽車整車理論和維修實訓的實訓教學需要。
實訓系統可拆除檢測操作臺，電動整車可正常行駛。本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對電動汽車各系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對電動汽車各系統模塊各單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于電動汽車各系統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
中融牌 電動汽車各系統正常運行的汽車總成、電動整車起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、大容量蓄電池、加速機構、整車各系統控制面板柜、可移動臺架、臺架電源總開關、診斷座、散熱系統、實訓指導書及臺架操作說明書。
各傳感器及執行器安裝數字顯示表、帶鎖止萬向的腳輪、臺架高溫及轉動等部位加裝防護裝置等、臺架操作說明書、原車維修手冊、實驗指導書、電動汽車動態測試安全保險三角裝置等附件。
四．功能特點
1．電動汽車各系統正常運行，保留完整的動力傳動系統及控制系統。設備可實現電動車的教學實訓，可使學員對其元器件及控制單元直觀的認識（包括控制器、驅動電機、動力電池、充電機、DC/DC轉換器、制動真空助力泵、倒車控制系統、暖風系統等）。
2．檢測操作臺通過航空插頭和連接電纜與電動整車連接，保持原車所有功能。可拆除檢測操作臺，電動整車可正常行駛。
3．可移動“檢測操作臺”，可分別進行各控制系統的檢測實訓（①電機組控制系統；②燈光和車身電氣控制系統）
4．檢測操作臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板UV平板噴繪有不褪色的彩色電路圖；學員可直觀對照電路圖和原車電動機組、燈光與車身電氣系統實物，認知和分析各控制系統的工作原理。
5．檢測操作臺面板上安裝有檢測端子，可直接在面板上進行原車電動機、控制單元、燈光與車身電氣控制系統的檢測實訓。
6．檢測操作臺安裝有診斷座，汽車與檢測操作臺可同時連接專用或通用型車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7．可實現汽車保養與維護操作。
8．設可實現汽車拆裝和工況演示。
9．故障模擬系統可模擬實際運行工況，設置多種系統常見故障。
10．檢測操作臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
11．可根據用戶要求，可剖切車身鈑金、內飾等部位，保留完整的動力傳動系統、電器與電路控制系統，保留整車能獨立駕駛運行的系統。（※按選配功能，整車在縱向總體對半位置上剖切左側前后門、機倉蓋、頂部、部分底板；鈑金部件切割光滑、用不同顏色標注不同結構；保留的覆蓋件、其他內飾及漆色無明顯損傷，剖切部位光滑，用膠條包邊防止實訓劃傷。）
五．外形與顏色
設備外形：①汽車原參數；②檢測操作臺1740×650×1700mm(長×寬×高)
設備顏色：①汽車原顏色；②檢測操作臺7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
七．技術指標
1.工作溫度：-40℃～+50℃
2．主機：原車裝置
3．電源：原車裝置

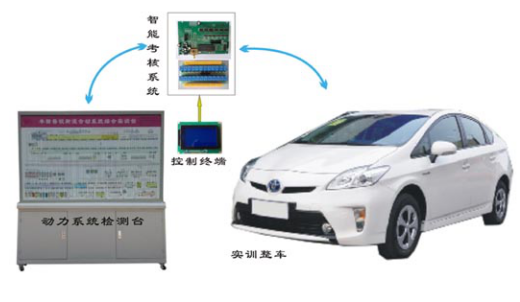

配備無線觸控屏智能化故障設置和考核系統（含不低于 7 寸高清晰彩色液晶觸控屏）
4 采用新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
5 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
6 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和
RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
7 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
8 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
9 可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致)
10 可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
11 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
12 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
項目 |
參數 |
外形尺寸 |
3200*1420*1480 |
軸距 |
2170 |
輪距 |
1215/1235 |
承載人數（人） |
4 |
小離地間隙（滿載） |
130 |
電機類型 |
永磁無刷 |
電機功率（KW） |
2.2 |
剎車型式 |
前盤后鼓 |
輪胎規格 |
145/70R12*4 |
小轉彎半徑 |
4440 |
整車自重 |
820 |
高車速（km/h） |
50 |
大續行里程 |
160—180 |
每百公里耗電 |
10-12 |
顏色(Colour) |
白 |
|
