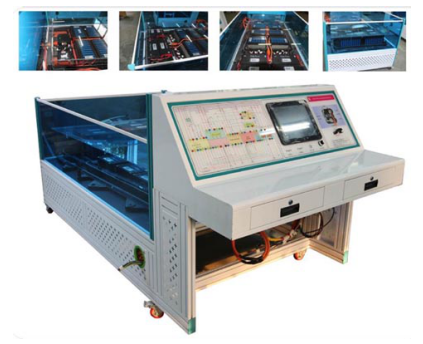

JGQC-X204 新能源動力電池與管理系統實訓臺
一、系統概述：
電動汽車電力電池包總成，以及輔助相關所有部件。大面積剖切，充分展示電動汽車動力的電池的內部結構，連接整車控制器和電動動力系統后，電池組可啟動運行，進入放電工作狀態。同時配套車載充電機、快充接口、慢充接口。能完成的動力電池的充電過程。放電過程、高壓安全系統各種測試與實驗。配套設備臺架，外圍進行保護處理，以防觸電。配套實訓指導書。使用說明書等
二、系統構成
設備由一體化實訓臺；剖切的動力鋰電池組；BMS電源管理系統；觸控顯示控制中心、檢測系統、云平臺網絡考核系統、設備控制臺、電池?zé)峁芾硐鄳?yīng)附件、高壓繼電器組、數據控制終端；系統軟件、高壓絕緣鞋、高壓絕緣手套、防護眼鏡等以及相應的附件組成。
三、主要功能：
1、剖切的動力電池總成，外部透明使用亞克力封裝，能直觀展示汽車電池組的內部相關附件的結構組成與工作原理；
2、動力電池能實時演示電池組的各種工作狀態，包含起步、加速、減速、剎車制動、能量回收等功能。
3、BMS管理系統監控放電電流、放電電壓、所剩電荷數量、續航里程、充放電管理、溫度控制、充電時間、充電電流、電池溫度、絕緣監測等控制等功能。
4、觸控顯示控制中心, 觸控顯示控制中心可顯示當前電池的各項數據。包含電流電壓、電荷的狀態等。
5、測面板上繪有高清相關系統的電路原理圖、提供識圖、讀圖、繪圖等技能。
6、檢測控制臺面板上,外接接線端子,可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
7、啟動設備，觸控顯示控制中心，可三維維動畫演示動力電池組的各種工作狀態，與本設備同步。
8、啟動設備，觸控顯示控制中心,可三維演示電池組的內部結構認識與拆裝分解，與本設備同步。
9、多媒體課件包含BMS 系統、高壓電池組、電池的檢測、電池的均衡等。
10、內置診斷系統，可診斷整車所有系統。
11、內置原廠維修手冊，原車電路圖、電池管理系統實訓指導書、新能源數據庫等。
12、高壓組電池組工作原理，高壓電磁組的數據檢測與診斷分析，可做各種試驗及數據檢測功能。
四、實訓項目
1.電動汽車電池的整體認知了解
2.電動汽車電池的內部結構展示
3.電動汽車高壓安全系統的組成結構的認知實訓
4.電動汽車高壓安全的整體控制策略原理實訓
5.電動汽車電池組的結構認知實訓
6.電動汽車電池組測量、與使用實訓
7.電動汽車高壓安全的安全操作規程實訓
8.電動汽車高壓電路的認知、測量實訓
9.電動汽車高壓防護工具的認知、使用實訓
10.電動汽車BMS控制理論與系統設置實訓
11.電動汽車電源轉換系統認知與原理控制實訓
12.電動汽車上電、下電控制流程實訓
13.電動汽車充電管理系統的工作原理實訓
14.電動汽車放電管理的工作原理實訓
15.電動汽車電池組的完整數據流讀取
16.電動汽車電池組的各種參數的監控與修改
17.電動汽車電池組的故障碼的讀取與清除
18.電動汽車小電流放電情況工況實訓
19.電動汽車一般電流放電情況工況實訓
20.電動汽車大電流放電情況工況實訓
21.電動汽車能量回收充電工況實訓
五、制作工藝
采用透明廣告板，經雕刻機器進行標準化開孔，再由最先進的打印噴涂技術，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
設備臺架：
國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂9003。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。四周為亞克力護板，上部安裝有U型槽。超低重心，超靜音萬向腳輪。
六、技術參數
1、觸控顯示控制中心
1）屏幕尺寸: 12寸
2）硬盤容量: 64GB
3）硬盤接口: SATA2
4）硬盤轉速: 7200轉
5）顯存容量: 2GB及以上
6）操作系統: Windows 7
2、電池組
1）額定電壓：3320V
2）電芯容量91.5AH
3）額定容量30.4KWH
4）連接方式：3P91S
5）電池系統供應商：BESK
6）電芯供應商：SKI
7）BMS供應商：SK innovation
8）總質量：291kg
9）總體積：240L
10）工作電壓范圍：250-382VDC
11）能量密度104WH/KG
12）體積比能量127WH/L
3、設備臺架
1）外形尺寸：2500*1200*1200mm
2）檢測板：540*370mm
3）控制臺：260*325mm
4）工作臺:1200*500mm
|
