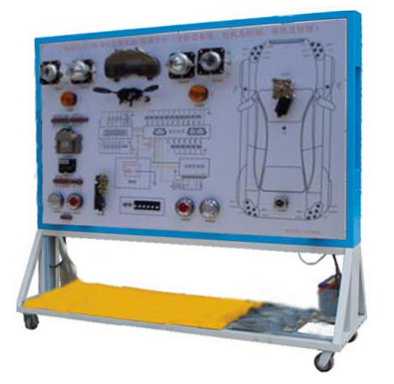

JGQC-X401B 電動汽車CAN總線網絡系統示教板

一、產品簡介：
　　 電動汽車CAN總線網絡系統示教板是根據新能源純電動汽車CAN總線網絡系統的工作原理，動態展示CAN總線網絡系統的運行狀態，電器電路分布、通過學生實訓操作，直觀的了解電動汽車CAN總線網絡系統的工作原理和工作狀況，適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業新能源汽車維修工等相關工種的汽車教學培訓。
二、產品組成：整車CAN總線網絡、舒適系統、電機控制、電池管理系統、實車電器及實訓臺架等組成。
三、功能特點
　　 1.該設備完整動態模擬整車CAN總線網絡的運行狀態與工作過程，展示了電動汽車整車CAN總線網絡系統的電路電器的功能、工作原理。
　　 2. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有永不褪色的UV平板噴繪的彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板；學生直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。
　　 3.實訓面板上安裝有電源開關，油門踏板，制動踏板，動力電機模塊、操縱開關點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊、車燈雨刮等模塊，電動機控制器，工況指示燈等。
　　 4.臺架采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
　　 5.電源220V交流電，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
四、技術規格
　　 1. 外接電源：交流220V±10% 50Hz
　　 2. 工作電壓：直流12V
　　 3. 工作溫度：-30℃～+40℃
　　 4. 外形尺寸：1700×600×1700mm(長×寬×高)

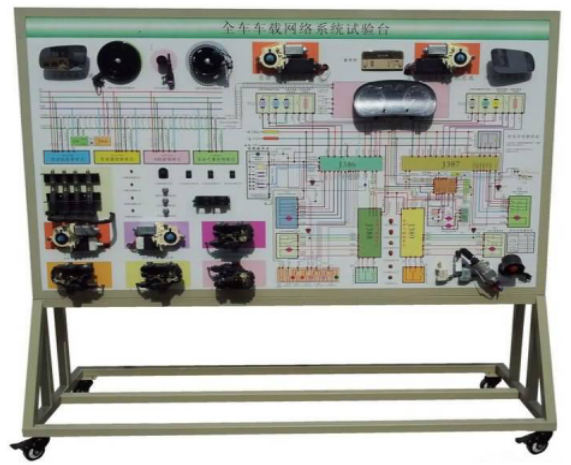

JG-5026 電動汽車整車CAN總線網絡系統示教板

一、功能特點
1. 電動汽車整車CAN總線網絡系統示教板完整展示了電動汽車整車CAN總線網絡系統(包括舒適系統/電機控制/電池管理系統)，可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3.示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊(車燈與雨刮等），電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機等模塊與操縱開關。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5. 示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術規格
1. 外接電源：交流220V±10% 50Hz
2. 工作電壓：直流12V
3. 工作溫度：-40℃～+50℃
4. 外形尺寸：1740×600×1700mm(長×寬×高)
5.動力電源：72V

三．基本配置(每臺)
