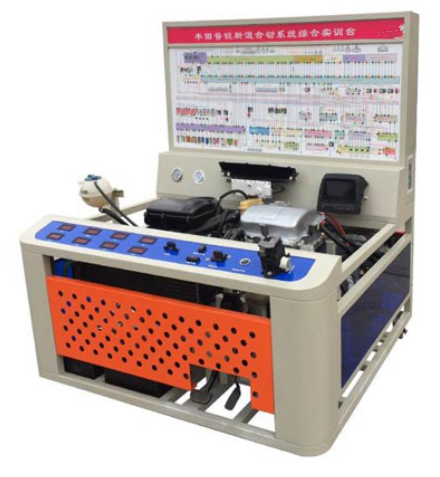

JGQC-X102 混合動力系統實訓臺　　　　　　　　　　　　　
一、產品簡介：
　　 JGQC-X202 混合動力系統實訓臺以普銳斯混合動力系統為基礎，為適應當今對新能源汽車的教學需要，而精心設計研發的一款新型多功能混合動力測控設備,著重突出發動機系統、變速器系統、動力電池、M1電動機、M2電動機、電源管理系統、動力變頻器等七大部分。設備工藝先進，操作簡單，功能強大，能滿足培訓機構對新能源汽車混合動力系統各種數據的提取，各種機械故障的設立與故障判斷以及故障的排除等實訓需求。同時，對各個電控系統更是達到全方位的分析、監控、和處理操作。使混合動力系統在運行過程中，能夠把實際運行中的各種故障真實再現。配套針對性的實訓指導材料，能有效改善教師自身在技術方面的不足。使教師的教學水平得到大幅度提升。在授課過程中，通過改變每根線路、每個傳感器、每個執行器的工作狀態，使學員了解到最全面的新能源混合動力系統的故障現象。從而達到認識熟悉新能源混合動力系統、了解掌握新能源混合動力系統、隨意控制新能源混合動力系統。最終，能獨立操作新能源混合動力系統的各種狀態輸出；并根據新能源混合動力系統的各種狀態輸出，排除故障，恢復新能源混合動力系統的正常運行軌跡等五個重要學習過程

二、結構組成：
　　 包含設備臺架、斜面式控制臺、檢測面板、寬度為20cm資料工具擺放臺、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、智能考核系統、運行狀態控制系統、線路控制系統，設備控制機構、故障設置系統和混合動力系統的系統組成。
　　 新能源混合動力系統又包括：發動機系統、混合動力控制系統、動力電池、M1電動機、汽車M2電動機、變頻器、車身控制系統、ESP系統、網關、儀表系統、多功能顯示系統、變速器、、控制系統、自診斷、系統壓力表、進氣歧管壓力表、自診斷系統等。
　　 配套附件清單有：保險絲、LED指示燈、開關、出廠合格證、保修卡等、設備使用操作及實訓指導資料。
三、實驗功能：
　　 1、設備提供發動機的機械部分實習操作（包含：對正時、抬缸蓋等）
　　 運行狀態控制系統可使發動機運行狀態發生改變。
　　 1)加速不良，(燃油壓力過低，進氣歧管漏氣等)
　　 2)動力不足，（燃油壓力過高、過低；缺缸、斷火等）
　　 3)油耗增加（燃油壓力過高、空濾堵塞、噴油器卡滯等）
　　 4)怠速不穩，喘抖，轉速忽高忽低，（真空度降低、系統壓力、節氣門錯誤）
　　 5)冷啟動困難、（殘余壓力故障）
　　 6)發動機冒黑煙、（燃油壓力過高、噴油器器卡滯）
　　 7)冒藍煙等（發動機燒機油）
　　 2、線路控制系統可使傳感器信號執行器控制發生改變。
　　 曲軸位置傳感器信號對發動機影響，節氣門總成的故障診斷與排除， 1到4噴油器故障診斷與排除，1-4缸點火線圈故障診斷與排除，水溫傳感器信號的故障診斷與排除，進氣溫度傳感器故障診斷與排除，進氣壓力傳感器故障診斷與排除，主繼電器控制線路故障故障診斷與排除，燃油泵控制線路故障故障診斷與排除，氧傳感器加熱線圈故障故障診斷與排除，前氧傳感器故障故障診斷與排除，油門踏板傳感器故障診斷與排除，水溫傳感器故障診斷與排除，碳罐電磁閥故障故障診斷與排除，通訊總線故障故障診斷與排除。
四、實訓項目：
　　 1、混合動力系統整體的外觀了解與結構認知實訓
　　 2、變頻器系統的工作原理及故障診斷與排除實訓
　　 3、混合動力系統的作用及故障診斷與排除實訓
　　 4、動力電池系統的作用及故障診斷與排除實訓
　　 5、M1電動機的作用及故障診斷與排除實訓
　　 6、M2的作用及故障診斷與排除實訓
　　 7、發動機控制系統的作用及故障診斷與排除實訓
　　 8、P8電源ECU的作用及故障診斷與排除實訓
　　 9、電源啟動開關的作用及故障診斷與排出實訓
　　 10、T6鑰匙收發器的作用及故障診斷與排除實訓
　　 11、T5變速器ECU的作用及故障診斷與排除實訓
　　 12、ESP控制系統的作用及故障診斷與排除實訓
　　 13、復式顯示器的作用及故障診斷與排除實訓
　　 14、網關ECU的作用及故障診斷與排除實訓
　　 15、車身電腦的作用及故障診斷與排除實訓
　　 16、組合儀表的作用及故障診斷與排除實訓
　　 17、電子掛檔桿的作用及故障診斷與排除實訓
　　 18、A16加速系統的的作用及故障診斷與排除實訓
　　 19、混合動力系統儀表系統的故障診斷與排除實訓
　　 20、混合動力系統通訊系統的故障診斷與排除實訓
　　 21、混合動力系統發動機自診斷系統的故障診斷與排除實訓
　　 22、混合動力系統汽車診斷系統的使用與診斷思路提升實訓
　　 23、混合動力系統整體的職業技能考核實訓
五、通用參數
　　 1、展示功能
　　 各相關系統按合理位置排布，能直觀展示混合動力系統控制系統和相關工作附件的結構組成與工作原理；
　　 2、運行功能：
　　 能正常演示混合動力系統動、靜態及各種工況，滿足對混合動力系統的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。
　　 3、顯示功能：
　　 儀表顯示單元，顯示混合動力系統的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
　　 4、識圖功能：
　　 檢測面板上繪有高清混合動力系統以及相關系統的電路原理圖、零部件示意圖、結構圖。線條清晰、顏色多樣。使學員輕松掌握從認識了解電路圖到熟悉掌握讀懂電路圖、最終可以自主繪制電路圖的學習過程。電控單元圖形顏色突出，并標注有插頭信息和電控單元的零件號和編碼等。各個原件圖形標準一致，并繪有內部結構原理圖，直觀、簡潔、易懂。
　　 5、自診斷功能：
　　 配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對混合動力系統電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；
　　 6、檢測功能：
　　 檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
　　 7、信號模擬功能：
　　 信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
六、制作工藝：
　　 1）檢測面板：
　　 采用鋁塑板，經雕刻機器進行標準化開孔，再由最先進的意大利平板激光UV技術進行噴涂，使面板達到開孔標準、無毛邊、矩形孔無誤差的高標準要求。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
　　 2）設備臺架：
　　 臺架采用國標鋼材焊接而成，經過清洗處理后進行高溫噴涂。使臺架具備承重力強、外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，內置百葉窗式散熱孔，并噴涂有橙紅色油漆。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。
七、技術參數：
　　 1．外形尺寸：1600*1000*1760
　　 2．油箱容量：10L
　　 3．重量：420Kg
　　 4．工作溫度：+-50
　　 5．防護板：桔紅平光
　　 6．電源：60AH蓄電池/105AH
　　 7．車型：普銳斯
　　 8．發動機型號：1NZ-FXE
　　 9．動力類型：混合動力
　　 10．進氣形式：自然吸氣
　　 11．氣門結構：16氣門DOHC
　　 12．排量：1.5L
　　 13．動力電池：201.6V
　　 14．驅動電壓：500V
　　 15．馬達功率：50 kW (67 hp)
　　 16．扭矩：1200 rpm400 Nom
　　 17．汽缸數：4
　　 18．燃油標號 95號

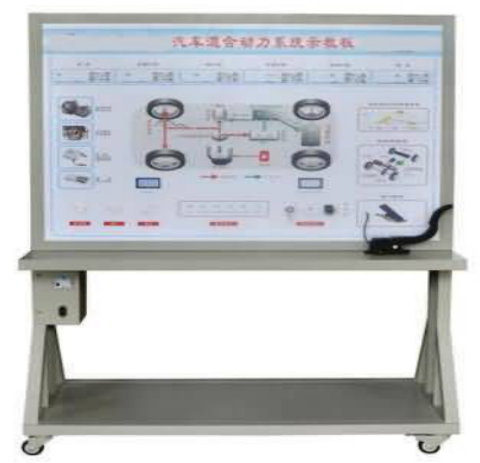

JG-5015 汽車混合動力系統示教板

一、概 述
汽車油電混合動力系統示教板可展示汽車油電混合動力系統，態模擬油電混合系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態，動態展示汽車混合動力系統工況。
二、結構組成
該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。

三、功能特點
1.該設備完整展示了汽車混聯式混合動力系統，可以動態模擬混合動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機、發動機以及發電機的運行狀態，動態展示汽車混合動力系統的特點和優勢。
2.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有三臺模擬電機用來分別演示發動機、電動機以及發電機的工作狀態。
3.示教板面板外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
四、模擬演示內容
1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3. 模擬電動動力系統啟動工作過程
4. 模擬電動動力系統低速行駛工作過程
5. 模擬電動動力系統一般行駛工作過程
6. 模擬電動動力系統全速行駛工作過程
7. 模擬電動動力系統減速行駛工作過程
8. 模擬電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
五、技術規格
1.外接電源：交流220V±10% 50Hz(充電工況）
2.工作電壓：220V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
5.工作溫度：-40℃～+50℃
6.設備顏色：標準7032等
7.設備鋼管：40*40*3mm
8.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：100*60mm

六、基本配置(每臺)
