離心泵特定曲線測定實驗裝置 JGHY-107
型號： JGHY-107
產品說明： 1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、流量測量采用了渦輪流量計+數字流量儀表的方式，數字流量儀表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
6、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
產品參考圖片：
主要功能：
分 項 |
說 明 |
裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、流量測量采用了渦輪流量計+數字流量儀表的方式，數字流量儀表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
6、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。 |
裝置功能
|
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4、測定流量調節閥某一開度下管路特性曲線。
5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。 |
設計參數 |
液體流量：0.2～5.2m 3 /h，離心泵出口壓力：0-0.2MPa。
離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
液體溫度：常溫。 |
公用 設施
|
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水。外配設備：無。 |
主要設備 |
單相矢量變頻器，規格：（0-50）Hz。
指針式壓力表：表盤直徑 Φ 100mm 測量范圍0-0.4MPa，精度1.5級。
指針式真空表：表盤直徑 Φ 100mm 測量范圍-0.1-0MPa，精度1.5級。
功率變送器、單相智能功率數字顯示儀。
宇電AI501溫度數字顯示儀。
宇電AI501流量數字顯示儀。
DN25渦輪流量計：0.5~10m 3 /h，4-20mA遠傳輸出，流量檢測機構。
不銹鋼離心泵：功率550W，最大流量5.2m 3 /h。
水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架 1600*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪及禁錮腳。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
PT100鉑電阻 |
數字 溫度 儀表 |
無 |
液體流量 |
渦輪流量計 |
數字 流量 儀表 |
變頻器 |
泵進口壓力 |
指針式真空表 |
就地顯示 |
無 |
泵出口壓力 |
指針式壓力表 |
就地顯示 |
無 |
泵功率 |
功率變送器 |
數字 功率 儀表 |
無 |
數字型離心泵特定曲線測定實驗裝置 JGHY-107/II
分 項 |
說 明 |
裝置功能 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念；
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、流量測量采用了轉子流量計或渦輪流量計+數字流量儀表的方式，數字流量儀表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
6、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、裝置設計可360度觀察，實現全方位教學與實驗。
9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
裝置功能 |
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4、測定流量調節閥某一開度下管路特性曲線。
5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
7、采用計算機對實驗數據進行采集，同時對液體流量進行控制。 |
設計參數 |
液體流量：0.2～5.2m 3 /h，離心泵出口壓力：0-0.2MPa。
離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
液體溫度：常溫。 |
公用 設施
|
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水,外配設備：無。 |
主要設備 |
單相矢量變頻器，規格：（0-50）Hz。
壓力傳感器：測量范圍0-0.4MPa 精度0.5級。
負壓傳感器：測量范圍-0.1-0MPa 精度0.5級。
光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
宇電AI708H（帶485接口）數顯轉速檢測儀。
宇電AI601（帶485接口）智能功率數字顯示儀。
宇電AI501（帶485接口）溫度數字顯示儀。
宇電AI702M（帶485接口）壓力數字顯示儀。
宇電AI501（帶485接口）流量數字顯示儀。
DN25渦輪流量計：0.5~10m 3 /h，4-20mA遠傳輸出，流量檢測機構。
不銹鋼離心泵：功率550W，最大流量5.2m 3 /h。
水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架 1600*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪及禁錮腳。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
PT100鉑電阻 |
數字顯示儀表， 精度： 0.5 %FS |
無 |
液體流量 |
渦輪流量計 |
數字顯示儀表 ， 精度： 0.5 %FS |
變頻器 |
泵進口壓力 |
負壓傳感器 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
泵出口壓力 |
壓力傳感器 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
泵功率 |
功率變送器 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
電機轉速 |
光電傳感器 |
數字顯示儀表 ， 精度： 0.5 %FS |
無 |
軟件組成 |
模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力、功率、轉速等模擬量信號采集。配數據處理采集一套，在線工業組態軟件一套。 |

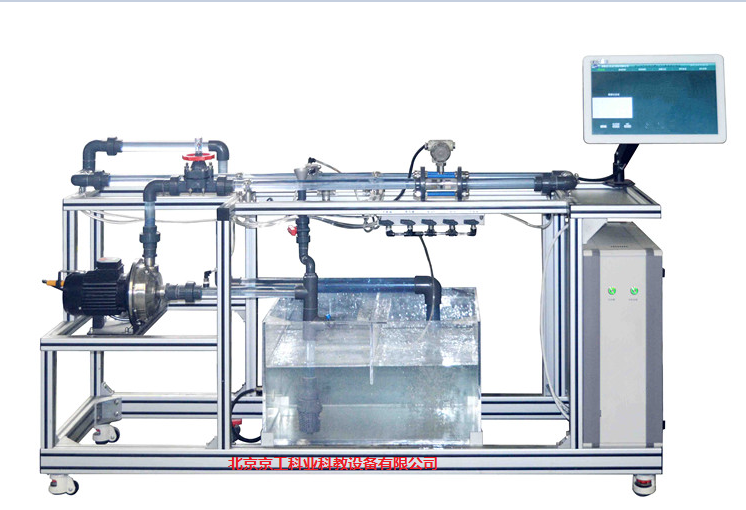

離心泵特性曲線實訓臺
裝置特點
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念；
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、流量測量采用了渦輪流量計的方式，數據處理器對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。
5、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。
6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
7、裝置設計可360度觀察，實現全方位教學與實驗。
裝置功能
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4、測定流量調節閥某一開度下管路特性曲線。
5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
7、采用計算機對實驗數據進行采集，同時對液體流量進行控制。
8、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
9、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。
設計參數
液體流量：0.2～5.2m3/h，離心泵出口壓力：0-0.2MPa。
離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
液體溫度：常溫。
公用設施
水：裝置自帶3透明水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水,外配設備：無。
主要設備
1、單相矢量變頻器，規格：（0-50）Hz。
2、壓力傳感器：測量范圍0-0.4MPa 精度0.5級；負壓傳感器：測量范圍-0.1-0MPa 精度0.5級。
3、光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。
4、N32渦輪流量計：0.5~16m3/h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。
5、法蘭連接電動智能調節型球閥,口徑DN32，不銹鋼材質，壓力1.6MPa，精度：0.5%FS,電源電壓：AC220V/50Hz?輸入信號：4-20mA，輸出信號：4-20mA.
6、304不銹鋼離心泵：功率1.1KW，最大流量8.2m3/h。
7、水箱：容積100L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
8、管路：透明材質，壁厚≥2.5mm，管道法蘭連接渦輪流量計。
9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。
10、電器：接觸器、開關、漏電保護空氣開關。
11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。
12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
14、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。
15、額定電壓：220V，總功率：1.0kW。
16、外形尺寸：1800×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。
分 項 |
說 明 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
液體溫度 |
PT100鉑電阻 |
觸摸屏 |
無 |
液體流量 |
渦輪流量計 |
觸摸屏 |
變頻器 |
泵進口壓力 |
負壓傳感器 |
觸摸屏 |
無 |
泵出口壓力 |
壓力傳感器 |
觸摸屏 |
無 |
泵功率 |
功率變送器 |
觸摸屏 |
無 |
電機轉速 |
光電傳感器 |
觸摸屏 |
無 |
|
