技術指標

說 明

裝置功能

1、了解填料吸收塔的結構、流程及操作方法。

2、測定填料塔流體力學性能，分析比較不同噴淋密度下的載液點與泛點；
2、測定填料吸收塔不同噴淋密度下的體積傳質系數；
4、實現在線實時分析實驗數據；
5、管路及渦輪流量計內實驗介質流動狀態清晰可視；
6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
7、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。

設計參數

液相體積傳質系數 ：0.006—0.02（ m/s）。

空氣流量：0.01～1.2m3/h。

二氧化碳流量：0.01～0.16m3/h。

液體流量范圍：100～1000 L/h，

填料塔壓降：0.6—1.5KPa；常溫、常壓操作。

公用設施

水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。

實驗物料：CO2-空氣-水。

外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。

主要設備

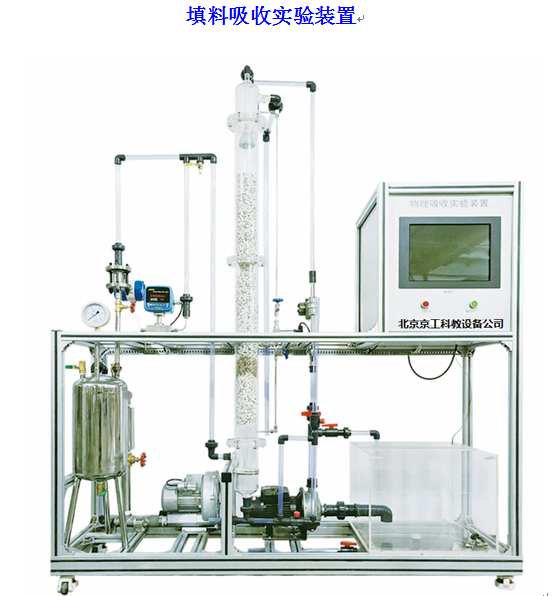

1、玻璃填料吸收塔：內裝φ10×10mm陶瓷拉西環填料；填料塔內徑 D=100mm。

吸收塔填料層有效高度Z＝1200mm。

2、CO2流量計： 流量范圍 0.01～0.16m3/h�！　�

3、空氣流量：質量流量計，流量范圍0～1.2m3/h。

4、液體流量：渦輪流量計，透明可視，流量范圍0.2～1 m3/h。

5、塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。

6、旋渦氣泵：功率 750W，最大流量145m3/h，風壓16kPa。

7、吸收泵，304不銹鋼離心泵：功率370W，流量3.6m3/h

8、水槽：≥90 L，優質透明有機玻璃。

9、管路：透明材質，壁厚≥2.5mm。

10、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。

11、電器：接觸器、開關、漏電保護空氣開關。

12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。

16、額定電壓：380V，總功率：1.5kW，質量：約150 kg.

17、外形尺寸：1500×580×2700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

18、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生

工程化理念。

測控組成

變量

檢測機構

顯示機構

執行機構

液體進口溫度

Pt100鉑電阻

觸摸屏

無

氣體進口溫度

Pt100鉑電阻

觸摸屏

無

液體流量

渦輪流量計

觸摸屏

手動調節

CO2流量

轉子流量計

觸摸屏

手動調節

空氣流量

質量流量計

觸摸屏

手動調節

塔體壓降

壓差傳感器

觸摸屏

無

CO2液體濃度

化學分析

二氧化碳濃度檢測模塊

精確檢測裝置吸收二氧化碳的濃度，精度誤差±3%。
