釜式反應器實驗裝置 JGHY-128
型號： JGHY-128
產品說明：
1、了解釜式反應器的工作原理。
2、學習反應釜的操作流程。
3、學習反應釜的溫度、壓力等控制方法。

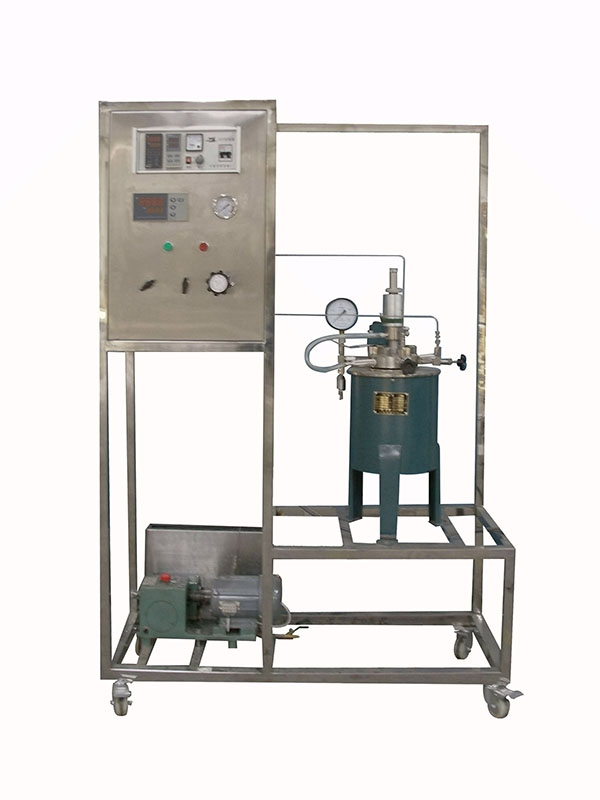

產品參考圖片：
主要功能： 釜式反應器實驗裝置 JGHY-128
分 項 |
說 明 |
設計參數 |
攪拌電壓： 0 — 200V 、轉速 : 0--1500 r/min 。
操作壓力： 0-5MPa 、操作溫度：常溫 -200 ℃ 。 |
公用 設施 |
水：：裝置冷凝器連接自來水。
電：電壓 AC220V ，功率 2.0KW ，標準單相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。 |
主要設備 |
反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。
304不銹鋼攪拌反應器，反應釜容積1L，使用壓力范圍：常壓-5MPa，最高使用溫度200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。
壓力控制采用304不銹鋼調壓閥。
釜加熱爐功率：1.5KW，攪拌轉速：0-1500r/min。
轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。
反應器內溫度顯示：宇電AI701，1臺。
宇電AI518數字溫度控制儀，1臺。
攪拌速度傳感器1臺。
數字轉速測定儀1臺。
壓力表量程為6MPa，1臺。
計量泵功率30W；最大流量2L/h；沖程頻率120r/ min；吸程2m。
電器：接觸器、開關、漏電保護空氣開關 。
304不銹鋼管路、管件及閥門 。
304 不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架 1200*500*1600mm (長 × 寬 × 高) ， 帶腳輪 及禁錮腳 。 |
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
釜內 溫度 |
K 型熱電偶 |
數字 溫度 儀 |
無 |
加熱爐溫度 |
K 型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
壓力 |
指針壓力表 |
就地顯示 |
無 |
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
電機轉速 |
轉速表 |
數顯轉速表 |
調速器 |
|
|
