7,固體流態化演示實訓臺
-固體流態化演示實驗裝置

技術指標

說 明

裝置功能

1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。

2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。

3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數 α i 總傳熱系數Ko。

4、了解熱電偶、熱電阻溫度計的使用。

設計參數

普通傳熱管：

空氣流量 :4-40m 3 /h ，空氣溫度：常溫 -60 ℃，常壓操作。

雷諾準數 Re:10 4 — 5*10 4 ，努塞爾準數 Nu ： 40-120 ，普蘭德準數 Pr ： 0.7 。

對流傳熱系數α i ：50-150 W/m 2 ·℃。

強化傳熱管：

空氣流量： 4-40m 3 /h ，空氣溫度：常溫 -60 ℃，常壓操作。

雷諾準數 Re ： 10 4 — 5*10 4 ，努塞爾準數 Nu ： 40-120 ，普蘭德準數 Pr ： 0.7 。

對流傳熱系數α i ：100-200 W/m 2 ·℃；強化比：1.3--2.0。

公用設施

水：裝置自帶 304 不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。

電：電壓 AC220V ，功率 4.0KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水蒸汽 --- 空氣， 外配設備： 無。

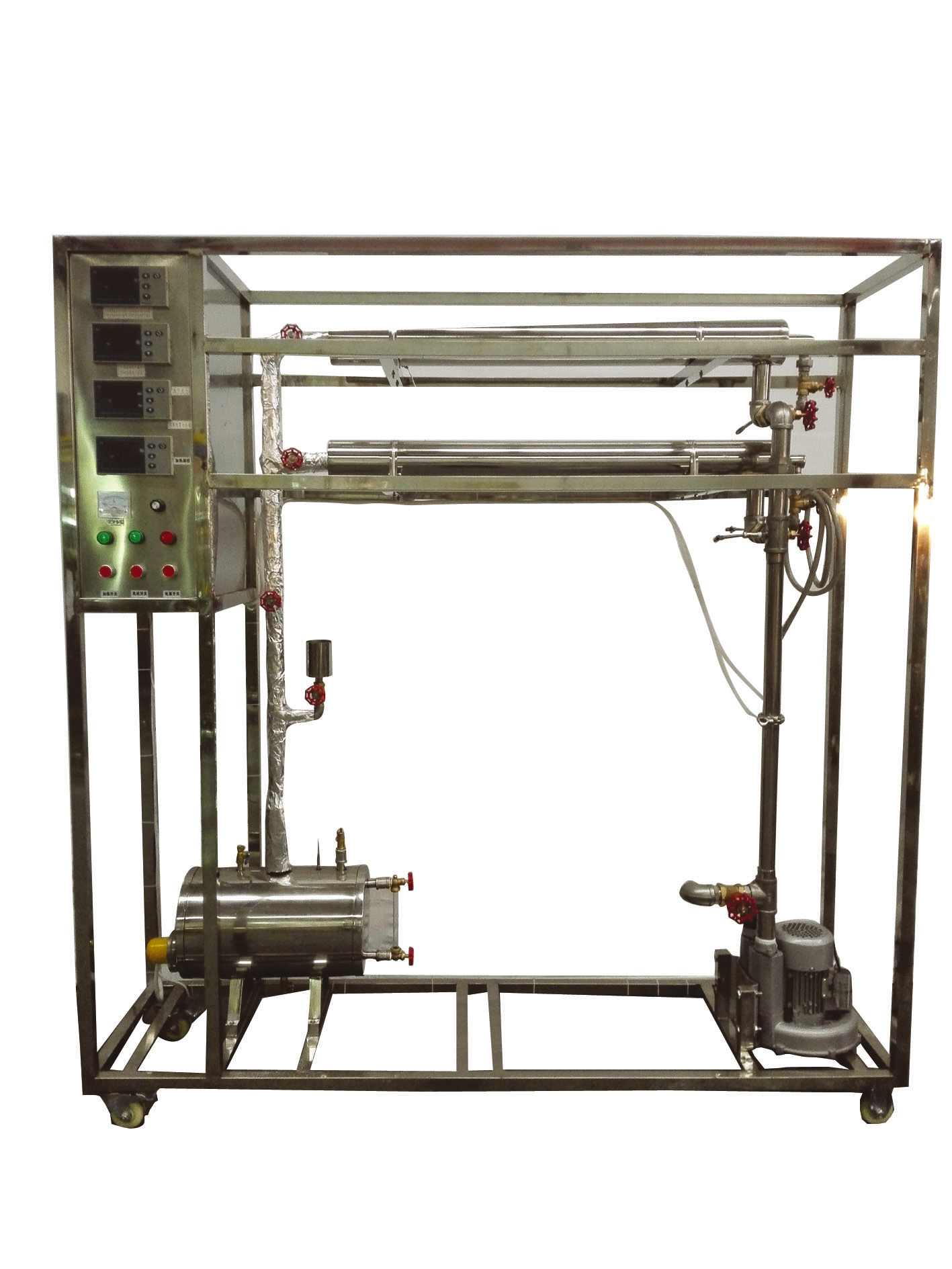

主要設備

普通傳熱管：內管內徑 d=18mm ，內管外徑 De=20mm （紫銅管 ) 。

外管內徑 d=52mm, 外管外徑 De=57mm （ 304 不銹鋼管），管長 1200mm 。

強化傳熱管：內管內徑 d=18mm ，內管外徑 De=20mm （紫銅管，內附 螺旋線圈)。

外管內徑 d=52mm ，外管外徑 De=57mm （ 304 不銹鋼管）管長 1200mm 。

加熱釜： 304 不銹鋼，加熱功率 3.0KW 。配帶安全閥。

孔板流量計， 孔板喉徑：Φ25mm， 風壓傳感器 0 ～ 10 KP a 。

宇電 AI704M 多路數字溫度顯示儀。

宇電 AI702M 多路數字溫度顯示儀。

宇電 AI501 壓差數字顯示儀。

宇電 AI518 溫度控制儀（帶手動功能）。

K 型熱電偶 溫度傳感器 7 支。

鼓風機：旋渦氣泵,功率 550W ， 最大流量70m 3 ／h。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪 及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

風量

孔板流量計

壓差顯示儀

手動調節

蒸汽溫度

PT100 鉑電阻

溫度控制顯示儀

固態調壓模塊

溫度

K 型熱電偶

數字 溫度 儀

無

技術指標

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3 、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽 - 空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。

4 、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。

5 、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。

6 、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。

7 、 整套設備 除去特殊材料外均采用工業用304 全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1、 通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。

2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。

3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數 α i 總傳熱系數Ko。

4、了解熱電偶、熱電阻溫度計的使用

設計參數

普通傳熱管：

空氣流量： 4-40m 3 /h 、空氣溫度：常溫 -60 ℃、常壓操作。

雷諾準數 Re ： 10 4 — 5*10 4 ，努塞爾準數 Nu ： 40-120 ，普蘭德準數 Pr ： 0.7 。

對流傳熱系數α i ：50-150 W/m 2 ·℃。

強化傳熱管：

空氣流量： 4-40m 3 /h ，空氣溫度：常溫 -60 ℃，常壓操作。

雷諾準數 Re ： 10 4 — 5*10 4 ，努塞爾準數 Nu ： 40-120 ，普蘭德準數 Pr ： 0.7 。

對流傳熱系數α i ：100-200 W/m 2 ·℃；強化比：1.3--2.0。

公用設施

水：裝置自帶 304 不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。

電：電壓 AC220V ，功率 4.0KW ，標準 單 相三線制。 每個實驗室需配置 1~2 個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水蒸汽 --- 空氣， 外配設備： 無。

主要設備

普通傳熱管：內管內徑 d=18mm ，內管外徑 De=20mm （紫銅管 ) 。

外管內徑 d=52mm, 外管外徑 De=57mm （ 304 不銹鋼管），管長 1200mm 。

強化傳熱管：內管內徑 d=18mm ，內管外徑 De=20mm （紫銅管，內附 螺旋線圈)。

外管內徑 d=52mm ，外管外徑 De=57mm （ 304 不銹鋼管）管長 1200mm 。

加熱釜： 304 不銹鋼，加熱功率 3.0KW ，配帶安全閥。

風量重量： DN32 渦街流量傳感器， 測量范圍0-150 m 3 /h, 精度0.5級。

蒸汽壓力測量：壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。

溫度模塊：分辨率0.1℃，精度0.5 級 ，功能：溫度信號采集換算 。

宇電 AI704M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字顯示儀。

宇電 AI518 （帶485接口） 溫度控制儀（帶手動功能）。

K 型熱電偶溫度傳感器 7 支。

鼓風機：旋渦氣泵,功率 550W ， 最大流量70m 3 /h。

電器：接觸器、開關、漏電保護空氣開關。

304 不銹鋼管路、管件及閥門。

304 不銹鋼儀表柜：測控、電器設備在實驗架上。

304 不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ，帶腳輪 及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

風量

渦街流量計

數字顯示儀表 ， 精度： 0.5 %FS

手動調節

蒸汽壓力

壓力傳感器

數字顯示儀表 ， 精度： 0.5 %FS

無

蒸汽溫度

電壓變送器

數字溫度控制儀， 精度： 0.5 %FS

固態調壓模塊

溫度

K 型熱電偶

數字顯示儀表 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
