技術指標

說 明

裝置功能

1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。

2、掌握列管傳熱系數Ko的測定方法。

設計參數

液體流量： 0.16-1.6 m 3 /h，溫度：常溫-60℃、常壓操作。

雷諾準數Re：10 4 —5*10 4 ，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。

對流傳熱系數αi：500-1500 W/m 2 ·℃。

公用設施

水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。

電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水，外配設備：無。

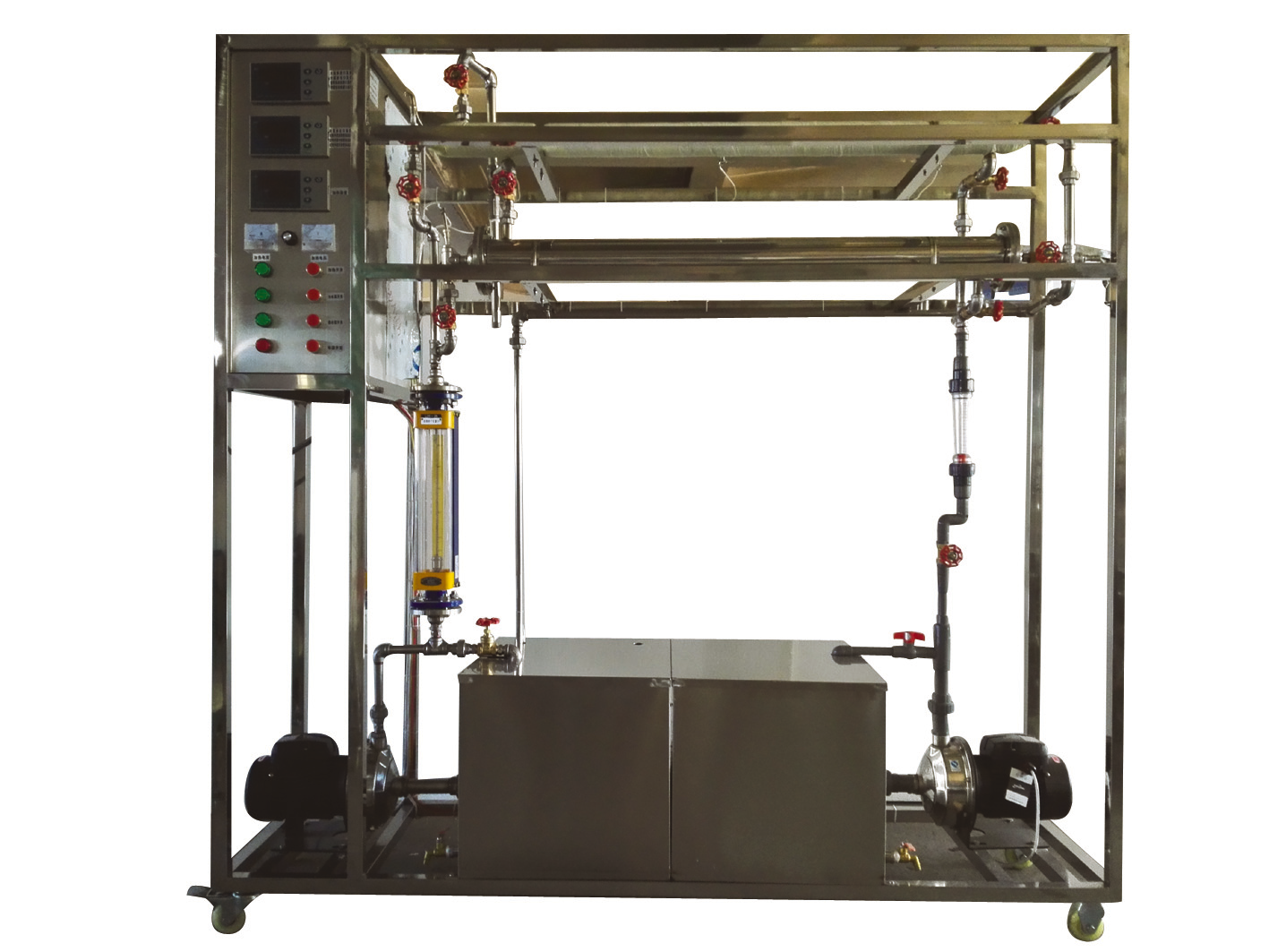

主要設備

普通換熱器：直徑 Φ 25mm，管長1200mm。

列管換熱器：直徑 Φ 45mm，管長1200mm。

熱水泵：功率370W, 最大流量 3m 3 /h 。

冷水泵：功率370W, 最大流量 3m 3 /h 。

冷、熱水流量：玻璃轉子流量計160-1600L/h。

加熱水箱：304不銹鋼材質，容積80L,帶貯水排空底閥, 配有液位顯示裝置， 內置不銹鋼加熱器：加熱功率5.0KW。

冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥， 配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。

熱流體進出管：304不銹鋼材質，DN15，帶保溫層。

宇電 AI704M 多路數字溫度顯示儀。

宇電 AI702M 多路數字溫度顯示儀。

宇電 AI518 溫度控制儀（帶手動功能）。

K 型熱電偶溫度傳感器 7 支。

正泰電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼水箱、不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

冷流體 進出口溫度

K 型熱電偶

數字溫度儀表

無

熱流體進 出口溫度

K 型熱電偶

數字溫度儀表

無

冷流體 流量

轉子流量計

就地顯示

手動

熱流體流量

轉子流量計

就地顯示

手動

加熱水箱 溫度

K 型熱電偶

數字溫度控制儀

固體調壓模塊

技術指標

說 明

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3 、本裝置選擇采用 普通換熱器 與列管換熱管，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。

4 、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，

更貼近工業應用實際。

5 、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻 + 可控硅 + 加熱管作為熱流體溫度的主控手段。

6 、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。

7、整套設備 除去特殊材料外均采用工業用304 全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。 數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

裝置功能

1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。

2、掌握列管傳熱系數Ko的測定方法。

設計參數

液體流量： 0.16-1.6 m 3 /h，溫度：常溫-60℃、常壓操作。

雷諾準數Re：10 4 —5*10 4 ，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。

對流傳熱系數αi：500-1500 W/m 2 ·℃。

公用設施

水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。

電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水，外配設備：無。

主要設備

普通換熱器：直徑 Φ 25mm，管長1200mm。

列管換熱器：直徑 Φ 45mm，管長1200mm。

熱水泵： 功率370W, 最大流量 3m 3 /h 。

冷水泵： 功率370W, 最大流量 3m 3 /h 。

單相矢量 變頻器，規格：（0-50）Hz 。

冷、熱水流量： DN15 渦輪流量計，流量范圍 0.2 ～ 6.0 m 3 /h ， 4-20mA 遠傳輸出，流量檢測機構。

加熱水箱：304不銹鋼材質，容積80L,帶貯水排空底閥, 配有液位顯示裝置， 內置不銹鋼加熱器：加熱功率5.0KW。

冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥， 配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。

熱流體進出管：304不銹鋼材質，DN15，帶保溫層。

溫度模塊：分辨率0.1℃，精度0. 5級 ，功能：溫度信號采集換算

宇電 AI704M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字溫度顯示儀。

宇電 AI702M （帶485接口） 多路數字流量顯示儀。

宇電 AI518 （帶485接口） 溫度控制儀（帶手動功能）。

K 型熱電偶溫度傳感器 7 支。

正泰電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼水箱、不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架 1800*500*1800mm ( 長 × 寬 × 高 ) ， 帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

冷流體 進出口溫度

K 型熱電偶

數字顯示儀表 ， 精度： 0.5 %FS

無

熱流體進 出口溫度

K 型熱電偶

數字顯示儀表 ， 精度： 0.5 %FS

無

冷流體 流量

渦輪流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

熱流體流量

渦輪流量計

數字顯示儀表 ， 精度： 0.5 %FS

變頻器

加熱筒 溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固體調壓模塊

軟件組成

模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
