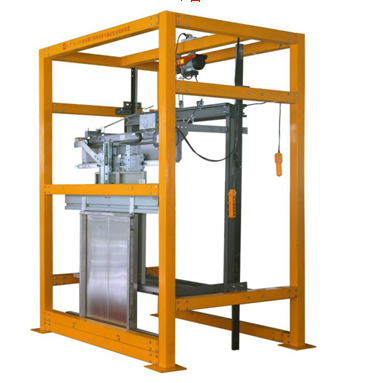

ＪＧ -1800 Ｌ型 電梯門系統安裝實訓考核裝置
產品概述
裝置要求主要由鋼結構框架、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機等部件組成 。學生根據隨機文件資料說明，在鋼結構框架上進行安裝與調整，使其符合電梯門系統相關規范要求。另外，為能夠使學生更方便的觀看門系統結構，為能夠使學生更方便的對轎門跟層門進行操作，該裝置還可把轎門跟層門進行分離單獨操作。
產品特點要求
整體外觀簡潔明了，占地空間小；
方便學員對門系統內部結構的認識及操作；
方便指導老師對于學員的操作指導及安全監管；
采用真實機構器件，使學生學到的與實際應用的一致；
轎門跟層門采用分離式設計方便學生操作。
技術指標要求
電源輸入：單相三線 AC220V 50Hz ；
工作環境：海拔＜ 1000m ；溫度 -10 ℃～ +40 ℃；濕度＜ 95%RH 無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
門機：永磁同步變頻門機；
門機電機額定電壓： AC100/125V ；
門機電機額定轉速： 180r/min ；
門機電機額定功率： 43/94W ；
開門寬度： 800mm ；
門高度： 1000mm ；
轎門材料：不銹鋼板（可選）；
層門材料：不銹鋼板（可選）；
整機功耗：≤ 0.5KW ；
整機重量：≤ 400KG ；
外形尺寸： 1650mm × 950mm × 1800mm （長×寬×高）。
配置清單要求
序號 |
名稱 |
數量 |
單位 |
備注 |
|
鋼結構框架 |
1 |
臺 |
材料： Q235 / 表面噴塑處理 |
|
層門扇 |
1 |
套 |
不銹鋼 |
|
門框 |
1 |
套 |
不銹鋼 |
|
層門上坎 |
1 |
套 |
材料： Q235 / 表面噴漆處理 |
|
層門地坎 |
1 |
條 |
鋁合金 |
|
層門地坎支架 |
2 |
個 |
材料： Q235 / 表面電鍍處理 |
|
轎廂門扇 |
1 |
套 |
材料： Q235 / 表面噴塑處理 |
|
永磁變頻門機 |
1 |
套 |
開門方式：中分；額定轉速： 180r/min ；額定功率： 43/94W |
|
擺臂式異步門刀 |
1 |
套 |
材料： Q235 / 表面電鍍處理 |
|
轎廂門地坎 |
1 |
條 |
鋁合金 |
|
安裝與測量工具 |
1 |
套 |
詳見配套工具清單 |
|
隨機資料 |
1 |
份 |
實訓指導書及相關說明書等資料 |
配套工具要求
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 |
|
水平尺 |
600 |
1 |
把 |
|
|
線墜 |
2m |
1 |
把 |
帶磁座 |
|
卷尺 |
3m |
1 |
把 |
|
|
開口扳手 |
8 ～ 10 |
1 |
把 |
|
|
開口扳手 |
10 ～ 12 |
1 |
把 |
|
|
開口扳手 |
13 ～ 16 |
1 |
把 |
|
|
開口扳手 |
14 ～ 17 |
1 |
把 |
|
|
開口扳手 |
18 ～ 21 |
1 |
把 |
|
|
開口扳手 |
19 ～ 22 |
1 |
把 |
|
|
開口扳手 |
24 ～ 27 |
1 |
把 |
|
|
鋼直尺 |
300mm |
1 |
把 |
|
|
一字螺絲刀 |
3 × 75mm |
1 |
把 |
|
|
十字螺絲刀 |
3 × 75mm |
1 |
把 |
|
|
活動扳手 |
12 寸 |
1 |
把 |
|
|
子彈頭三位插板 |
TS-103B |
1 |
把 |
|
實訓項目要求
電梯層門地坎的安裝與調整；
電梯轎廂門地坎的安裝與調整；
電梯層門門框的安裝與調整；
電梯層門上坎的安裝與調整；
電梯層門門扇的安裝與調整；
門機的安裝與調整；
電梯轎門的安裝與調整；
門刀的安裝與調試；
電梯層門地坎與轎廂門地坎尺寸的調整；
電梯門機參數的設置與調試；
電梯開關門的調試；
電梯門系統的保養。
