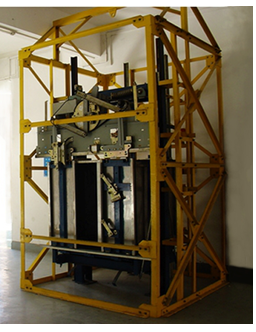

設備外尺寸：1800×1000×1800。
設備配置：
a：井道架：支承鋼架采用歐標4080鋁型材制造，支承鋼架采用50×50×5#角鋼；斜拉采用50×50×5#角鋼，模擬井道壁，表面環氧聚塑?chē)娡俊?
b：轎廂-轎架由鋼板折彎，表面環氧聚塑?chē)娡�，轎壁由優質不銹鋼折彎，模擬真實的電梯轎廂，轎廂大�。�1000×600×1000。
c：轎門-配套中分變頻門機，可點動控制開關門，開門尺寸：1000×1000。
d：導軌-配套T89實心導軌，用角鋼支架固定于井道壁。
e：安全部件-配套T89軌的 1000kg 的漸進式安全鉗，安裝于轎廂底。
設備可達到如下教學目的：
a、了解電梯轎廂的大致構造和安裝原理。
b、了解安全鉗的動作原理和安裝原理。
c、了解開門系統的運作原理和安裝原理。 |
,
