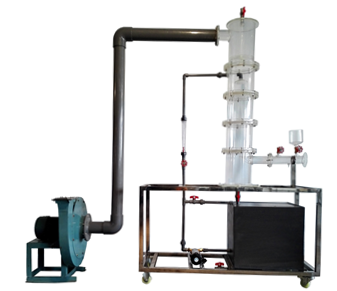

篩板塔氣體吸收實驗裝置 JGHJ-544
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 篩板塔整體用透明有機玻璃制造，可直接觀察不同工況下流體在塔內部的流動狀態。
實驗?zāi)康模?
• 了解篩板吸收塔的結構、流程及操作。
• 觀察篩板吸收塔的流體力學行為。
• 測定其總傳質系數，計算有害氣體去除率。
主要配置：
篩板吸收塔、抽風機、水泵、調節閥、水箱、轉子流量計、測壓計、電路控制系統、不銹鋼框架、控制屏。
技術參數：
• 環境溫度： 5 ℃～ 40 ℃，配電： 380V ，三相四線制 功率 1500W 。
• 抽風機功率： 1500W ，轉速： 2900r/min 。
• 水泵：額定流量 10L/min, 功率 90W ，揚程 8m 。
• U 型壓力計：測量范圍± 5000mm 。
• 液體轉子流量計： 60-600L/h 。
• 水箱：尺寸 400 × 400 × 300mm ， PVC 材質。
• 吸收塔：尺寸Φ 200 × 1500mm, 塔板 4 塊，板間距 300mm ，塔體為透明有機玻璃。
• 控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，操作方便。
• 外形尺寸： 1400 × 550 × 1600mm ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
|
