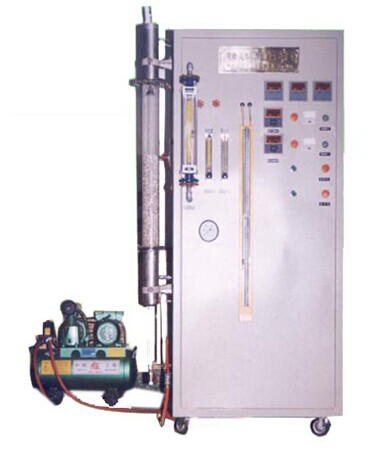

、氣體吸收－流體阻力組合實驗裝置 JGKY-XL/Z
實驗目的：
1 、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
2 、測定總傳質系數 Kya ，了解其影響因素。
3 、直管阻力及阻力系數測定。
4 、局部阻力及阻力系數測定。
主要配置：
吸收塔、空壓機、氣化器、流量計、壓差計、 阻力管、 泵、水槽、氣相色譜、 不銹鋼框架、 控制屏。
技術參數：
1 、塔內徑： 80mm ，塔高： 0.5 -0.8m ，填料：φ 10 × 10 × 1mm 瓷拉西環。
2 、空壓機功率： 0.105Kw ，風壓≥ 0.04Mpa ，排氣量≥ 85 L /min 。
3 、氣化器：采用不銹鋼制作，最大加熱功率為 1kW 。
4 、流量計： LZB-15 （ 40 -400L /h ）液體， LZB-10 （ 10 -100L /h ）液體， LZB-10 （ 0.25 -2.5m 3 /h ）氣體 ， 測量精度：± 2%FS 。
5 、壓差計 L= 750mm ，指示液為水，無毒、使操作更為安全。
6 、阻力管內徑φ 10mm ，測試長度 1000mm 。
7 、水 泵，最大揚程 8m ，流量為 0.4m 3 /hr, 功率 90W ，轉速 2800r/min 。
8 、水槽： PVC 板制作，外形美觀，經久耐用。
9 、氣相色譜：根據用戶要求也可設計成計算機在線采樣分析，但分析儀器由用戶自行配置，或采用阿貝折光儀測定樣品的折光率與標準曲線對照。
10 、入口混合氣體中的丙酮（乙醇）含量，氣液兩相流量任意可調。
11 、 各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。
12 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
13 、 外形尺寸： 1050 × 550 × 1900mm
|
