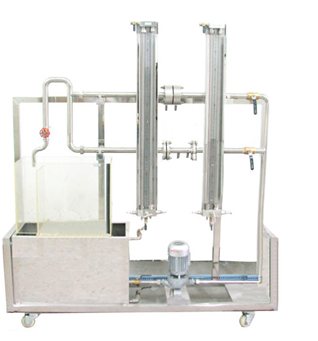

流量計校核實驗裝置 JGKY-LX
實驗?zāi)康模?
1 、 熟悉節流式流量計的構造及應用。
2 、掌握流量計的流量校正方法。
3 、通過對流量計量系數的測定，了解流量系數的變化規律。
主要配置：
水泵、孔板流量計、文丘里流量計、計量水槽、秒表、 U 型壓差計、蓄水箱、不銹鋼框架及管路、控制屏。
技術參數：
1 、水泵：最大流量 30L/min 、最高揚程 16m 、功率 370W 、工作電壓 220V 、轉速 2850r/min
2 、孔板孔口徑： d O =8mm ，不銹鋼材質。
3 、文丘里管喉徑： d V =8mm ，不銹鋼材質。
4 、計量槽容積： 15L ，蓄水箱容積： 20L 。
5 、 實驗所用的流體 -- 水為全循環設計。
7 、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
8 、 外形尺寸： 1500 × 500 × 1500mm 。
數據采集型（ JGKY-LX / Ⅱ）： 配計算機、微機接口和數據處理軟件、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、流量等實驗數據。
|
