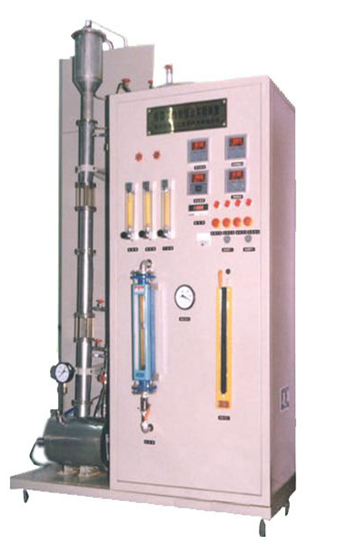

精餾 - 泵性能組合實驗裝置 JGKY-JB/Z
實驗?zāi)康模?
1 、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。
2 、 了解并熟悉離心泵的工作原理。
3 、熟悉精餾單元操作過程的設備與流程，了解板式塔結構與流體力學性能。
4 、掌握精餾塔的操作方法與原理。
5 、學習精餾塔效率的測定方法。
主要配置：
精餾塔、冷凝器、再沸器、壓力表、 U 型壓差計、液體流量計、離心泵、各種閥門和管件、各種儀表、不銹鋼框架、控制屏。
技術參數：
1 、精餾塔塔徑：φ 50mm ，塔板數 13 塊，（特設兩節觀察用玻璃塔節），板間距： 100mm ，孔徑：φ 2mm ，開孔率： 6.2% 。
2 、冷凝器管徑：φ 12mm ，換熱面積： 0.0568 ㎡。
3 、再沸器采用不銹鋼制作，內置電加熱管加熱，總加熱功率為 2000W ，分兩組，各 1000W
4 、壓力表量程： 0.6Mpa 。
5 、流量計： LZB-6 型轉子流量計兩支，測量控制產品量和回流量。
6 、離心泵流量： 2.5m 3 /hr ，揚程： 15m ，輸入功率： 370W 。
7 、采用自動無級控溫承擔精餾塔的溫度控制調節。
8 、塔頂餾出液的組成： 93-95% ，進料組成： 15-25% ， 產量： 4L /H 。
9 、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12 、 外形尺寸： 1400 × 500 × 2300mm 。
|
