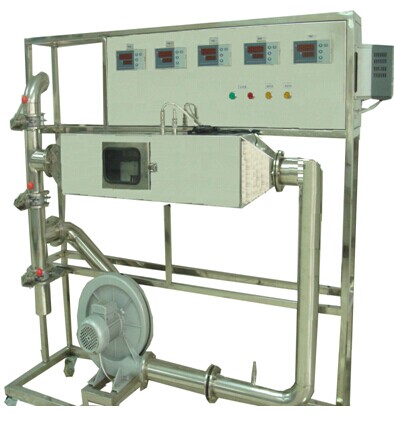

、洞道干燥實驗裝置 JGKY-GZ/DD
實驗目的：
1 、了解氣流常壓干燥設備的流程、結構及過程原理。
2 、掌握干燥速率曲線的測定方法。
3 、了解改變操作條件對不同干燥階段的影響。
主要配置：
風機 、洞道、 熱球風速儀、 電子天平、電加熱器、溫控儀表、 不銹鋼框架及控制屏。
技術參數：
1 、氣流干燥室斷面尺寸： 140 × 200mm 。
2 、熱球風速儀，可測風速： 0 － 10m/s 。
3 、電加熱器，加熱功率： 3 × 1.0kw 。
4 、離心風機，轉速： 2800rpm ，風量： 450 m 3 /h ，風壓： 120mmH 2 O ，效率： 66 ％，功率： 250w ，工作電壓： 220V ，風量可調范圍： 0 － 600 m 3 /h 。
5 、水分干燥速率： 0.005-0.020gcm -2 min -1 。
6 、溫控儀表 : 采用 Cu50 型 熱電阻測溫，數字顯示，精度等級± 1% 。
7 、電子天平，可去皮，最大稱量為 1000g ，稱量精度 0.10g ，可連續顯示稱量結果。
8 、干燥室的進風溫度可通過溫控顯示表在 50 ～ 150 ℃之間預先任意設定，由可控硅溫度控制器自動調節。
9 、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
10 、 外形尺寸： 1800 × 500 × 1200mm 。
數據采集型（ JGKY-GZDD/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、渦輪流量計及流量積算儀。能在線監測溫度、流量等實驗數據。
|
