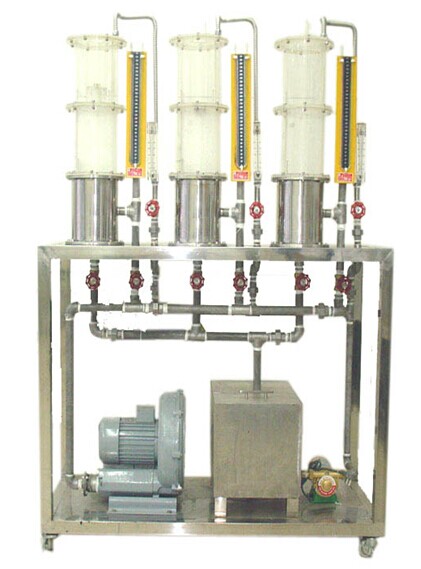

板式塔流體力學演示實驗裝置 JGKY-BLY
實驗?zāi)康?:
1 、了解篩板塔、泡罩塔和浮閥塔的塔板結構
2 、測定各塔板流體力學性能（板壓降、液泛、霧沫夾帶、漏液量）。
主要配置：
蓄水箱、水泵、風機、篩板塔、泡罩塔、浮閥塔、壓差計、流量計、閥門不銹鋼框架等。
技術參數：
1 、塔體： φ 150 × 500mm ， 透明有機玻璃材質，便于觀察塔板上流體力學現象，進行塔板的研究和開發。
2 、風機：轉速： 2800rpm ，風量： 48 m 3 /h ，風壓： 120mmH 2 O ，效率： 66 ％，功率： 350w ，工作電壓： 220V ，風量可調范圍： 0 － 48 m 3 /h 。
3 、水泵：微型家用增壓泵，功率： 120W 。
4 、蓄水箱：不銹鋼材質，容積約 30L 。
5 、流量計：玻璃轉子液體流量計，對塔頂進液量精確控制。
6 、壓差計： 600mm 玻璃 U 型壓差計，對各塔板塔壓降的測量。
7 、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
8 、外型尺寸： 1200 × 600 × 1700mm 。
|
