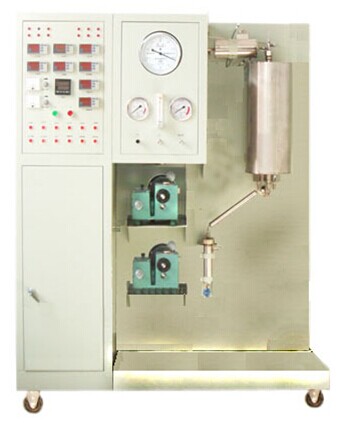

乙苯脫氫實驗裝置 JGKY-TQ/YB
實驗?zāi)康模?
1 、了解以乙苯原料，氧化鐵催化劑，在固定床反應器中制備苯乙烯的過程。
2 、學會穩定工藝操作條件的方法。
3 、掌握本實驗的工藝流程及工藝操作。
主要配置：
微型隔膜計量泵、流量計、混合器、汽化器、反應器、氣液分離器、冷凝器、溫度儀表、壓力儀表、濕式氣體流量計、閥門、實驗管道、不銹鋼框架及控制屏。
技術參數：
1 、汽化溫度 300 ℃，脫氫反應溫度 540~600 ℃，水∶乙苯 =1.5 ∶ 1 （體積比）（ 50 毫升氧化鐵催化劑）。
2 、泵為微型隔膜計量泵；最大流量： 2L/h ；沖程頻率 :120/minute ；吸程： 2m 。
3 、反應器：Φ 20 × 650mm ，不銹鋼。
4 、液體混合器： 50 ml ，不銹鋼。
5 、氣液分離器：ф 50 × 150mm ，不銹鋼。
6 、冷凝器：ф 40 × 400mm ，不銹鋼。
7 、各項操作及壓力、流量的顯示、調節、控制全在控制屏板面進行。
8 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單。
9 、外形尺寸： 1500 × 600 × 1700mm 。
數據采集型（ JGKY-TQYB/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀。能在線監測溫度實驗數據。
|
