| JGJB-W12 型 中央空調實訓考核裝置（網絡型）
一、產品概述
JGJB-W12 型中央空調實訓考核裝置（網絡型）系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
一）功能
• 中央空調系統的認知及使用
• 制冷原理與熱交換技術
• 中央空調系統常用傳感器識別與應用
• 中央空調的 PLC 編程與控制應用
• 中央空調的運行操作及考核
• 中央空調運行保護與日常維護操作考核
• 中央空調故障維修及考核
• 變頻器應用
• 觸摸屏應用
• 計算機數據采集與組態控制技術應用
• 網絡通訊技術及其應用。
（二）配置
1 、 電氣參數
工作電源：三相五線 380V±10% ， 50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率： <5KW
2 、系統對象配置
設備整體與實際中央空 調系統結構相同，采用 開放式不銹鋼框架 結構，各部件布局合理操作方便。系統 由 制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（ 1 ）制冷機組
由壓縮機、 螺旋式 冷凝器、 螺旋式 蒸發器、 儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等 組成 ，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為 R22 。
（ 2 ） 冷卻水系統
由 1 套噴淋式冷卻塔機組、 2 臺冷卻水泵 組成，主要完成制冷機組冷卻散熱工作。
（ 3 ） 冷凍水系統
由 2 臺冷凍水泵、分水器、集水器、膨脹水箱等 組成，主要完成制冷機組的冷凍水循環工作。
• 制熱系統
由 模擬鍋爐（電加熱式）、 1 臺熱水泵 組成，主要完成制熱工作。
（ 5 ） 空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。
（ 6 ） 模擬房間
由 1 套風機盤管、 1 套溫度控制器及風量調節系統 組成，主要完成房間的溫度設定與空氣調節作用。
• 控制裝置配置
整個中央空調采用 PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
• PLC: 三菱 FX2N-48MR
• 變頻器： 三菱 FR-S540E-0.75K-CH
• 觸摸屏： 7 英寸彩色觸摸屏
• 軟件配置
• PLC 編程軟件，配套 PLC 實訓程序及實訓指導書。
• 中央空調配套組態軟件。
（ 3 ）網絡監控及智能考核軟件，實現教師臺和學生臺電腦（ 30 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 通訊配置
可以實現多臺電腦聯網控制系統 。
• 工具儀表配置
1 、品牌臺式微機 1 臺 （校方自備）
2 、數字萬用表 1 個
3 、 裝配工具 1 套
( 三 ) 、中央空調配置清單
編號 |
名稱 |
單位 |
數量 |
詳細參數指標 |
1 |
壓縮機 |
臺 |
1 |
2HP R22 50HZ 220V |
2 |
起動器 |
只 |
1 |
50UF |
3 |
儲液器 |
個 |
1 |
R22 1KG |
4 |
冷凝器 |
只 |
1 |
螺旋式 |
5 |
手閥 |
只 |
2 |
1/4 |
6 |
高低壓表 |
只 |
2 |
低壓表 :-0.1 ～ 1.8Mpa, 高壓表 :-0.1 ～ 3.8Mpa |
7 |
膨脹閥 |
只 |
1 |
RF22 Φ 3 -60 ℃ ～ 10 ℃ |
8 |
風機 |
個 |
1 |
～ 220V |
9 |
風管組件 |
套 |
1 |
內裝過濾器、蒸發器、風機等 |
10 |
熱水泵 |
臺 |
2 |
～ 220V 50HZ 300W 揚程 35 米 |
11 |
冷水泵 |
臺 |
2 |
～ 220V 50HZ 370W 揚程 32 米 |
12 |
電磁閥（液） |
只 |
1 |
Ф 10m 220V |
13 |
蒸發器 |
只 |
1 |
螺旋式 |
14 |
過濾器 |
個 |
1 |
Ф 10 R22 |
15 |
視液鏡 |
個 |
1 |
Ф 10 |
16 |
溫控器 |
只 |
1 |
～ 220V 50HZ 設定溫度范圍： 5 ℃ ~35 ℃ |
17 |
熱電偶 |
只 |
8 |
K 型 |
18 |
模擬房間 |
套 |
1 |
850mm × 950mm × 1800mm |
19 |
模擬鍋爐 |
套 |
1 |
35L 1500W 內膽額定壓力 0.7mpa |
20 |
冷卻塔 |
個 |
1 |
3T |
21 |
水箱 |
套 |
2 |
透明 |
22 |
支撐框架 |
套 |
1 |
鋼質 |
23 |
控制柜 |
臺 |
1 |
內裝 PLC 、變頻器、交流接觸器、控制開關等 |
24 |
連接線 |
條 |
1 |
航空插 |
25 |
考核軟件 |
套 |
1 |
中央空調控制實訓，可設置 15 個故障 |
26 |
實驗操作指導書 |
套 |
1 |
|
27 |
電腦小推車 |
張 |
1 |
噴塑鋼結構 |
28 |
PLC |
臺 |
1 |
FX2N-48MR |
29 |
變頻器 |
臺 |
1 |
三菱 FR-S540-0.75K-CH |
30 |
觸摸屏 |
臺 |
1 |
7 英寸彩色觸摸屏 |
31 |
溫度采集模塊 |
塊 |
2 |
三菱 FX2N-4AD |
32 |
壓力采集模塊 |
塊 |
1 |
三菱 FX2N-2AD |
33 |
變頻調速模塊 |
|
|
三菱 FX2N-2DA |
34 |
壓力傳感器 |
個 |
2 |
量程范圍：低壓 0 ～ 0 ～ 1.6Mpa 、高壓 0 ～ 3.8Mpa |
35 |
服務器 |
套 |
1 |
16 口，網絡 |
36 |
贈送裝配維修工具 1 套 |
套 |
1 |
一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應 3 種扳手等 |
37 |
萬用表 |
只 |
1 |
數字 |

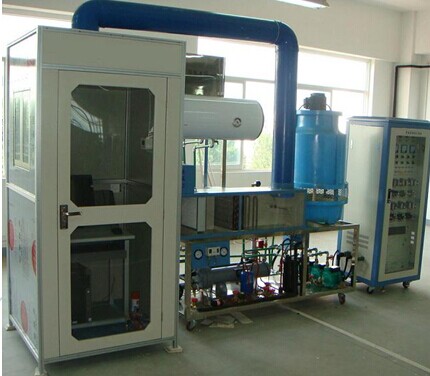

( 四 ) 、 JGJB-W12 型中央空調實訓考核臺（網絡型）系統構成圖
|
