產品介紹：

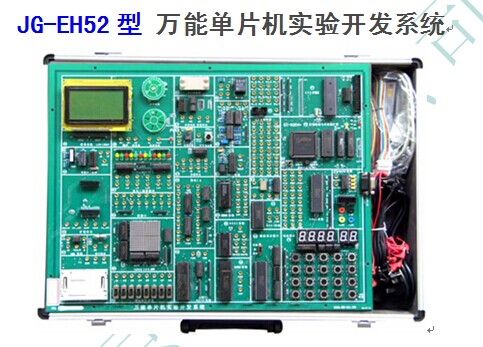

JG-EH52 型萬能單片機實驗開發系統
一、系統簡介
本系統是《 MCS-51 單片機原理與接口》《單片機控制技術》《自動化控制》《 EDA 》等課程教學的最佳配套實驗設備。 以小系統、多功能、易擴展為設計思想，主板以《 DJ-51 系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區） ，這樣學�？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
· 硬件：
（ 1 ）開發系統組成： 單片機仿真接口（仿真器外接），用戶 CPU （ AT89S52 ），系統控制芯片（ 1032 ）， 64K 程序存儲器（ w27c512 ）， 64K 數據存儲器（ 61256x2 ），開放式 4*6 鍵盤電路，開放式 6 位動態數碼管顯示電路，配有串口或 USB 通信方式，出廠配置為串口。
（ 2 ）輸入 / 輸出： 128*64 LCD 圖文電路（或字符式 1602 LCD ），單脈沖發生器， 8MH 時鐘分頻， 8 位開關邏輯電平輸入 / 輸出電路，排針 ∕ 鎖緊孔轉接口、 16*16 LED 點陣電路，音頻功放， 0 ～ 5V 可調模擬量， PWM 電路、射極跟隨器， ISP 在線下載接口，打印口，用戶串行接口。
（ 3 ）常用接口芯片： RS232/485 、 74LS273 、 74LS244 、 8279 、 0832 、 0809 、 8253 、 8250 、 8251 、 8255 、等；
（ 4 ）控制對象： 喇叭、溫度 18B20 、 IC 卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（ 5 ）擴展單元接口： 提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
（ 6 ）可選配邏輯分析儀；
· 軟件：
系統配置 2000/xp 等操作平臺的單片機仿真調試軟件，支持匯編、 C51 語言編譯、調試；單片機在線下載軟件等。
· 電源：
系統內置高性能直流穩壓電源。
· 機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點
（ 1 ）仿真器外接： 仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。仿真器外接，配有 Keil-c 仿真器 K51U 或其它型號仿真器。
（ 2 ）仿真 C8051F 單片機（ SOC ）： 選配 DJ-C8051F 仿真系統，可對嵌入式系統 C8051F 單片機（ SOC ）實驗、開發的。
（ 3 ）支持 EDA 開發： 通過選配 EDA 擴展卡，實現 EDA 和單片機兩合一，可分別控制實驗電路。
（ 4 ）實驗開放性： 實驗電路單元盡可能 **** 開放 , 如開放式鍵盤 , 開放式顯示器 , 開放式串口等 , 為適應多種方式實驗提供可能。
（ 5 ）二次開發： 系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（ 6 ）在線下載： 在線編程自動識別 , 無需開關切換，不需編程器，可直接燒錄 AT89S5X 單片機。
（ 7 ）二種工作方式： 一是聯 PC 機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用 EPROM 中的實驗程序完成實驗。 另配有 Labview 虛擬儀器實驗例程
四、實驗項目
( 一 ) 軟件實驗
（ 1 ）清零程序；
（ 2 ）拆字程序；
（ 3 ）拼字程序；
（ 4 ）數據區傳送子程序；
（ 5 ）數據排序?qū)嶒?yàn)；
（ 6 ）查找相同數據個數；
（ 7 ）無符號雙字節快速乘法子程序；
（ 8 ）多分支程序；
（ 9 ）脈沖計數實驗；
（ 10 ）電腦時鐘實驗。
( 二 ) 硬件實驗
（ 1 ） P1 口亮燈實驗；
（ 2 ） P1 口轉彎燈實驗；
（ 3 ） P3.3 口輸入， P1 口輸出實驗；
（ 4 ）工業順序控制實驗；
（ 5 ） 8255 A 、 B 、 C 口輸出方波實驗；
（ 6 ） 8255 PA 口控制 PB 口；
（ 7 ） 8255 控制交通燈；
（ 8 ）簡單 I/O 擴展實驗；
（ 9 ） A/D0809 轉換實驗；
（ 10 ） D/A0832 轉換實驗；
（ 11 ） 8279 鍵盤顯示實驗；
（ 12 ）通用打印機實驗；（打印機選配 ☆ ）
（ 13 ）微型打印機打印字符、曲線、漢字實驗；（打印機選配 ☆ ）
（ 14 ） I2C 儲存卡讀寫實驗；
（ 15 ）繼電器控制實驗；
（ 16 ）步進電機控制；
（ 17 ） 8253 方波實驗；
（ 18 ）小直流電機調速實驗；
（ 19 ） 16*16 LED 點陣顯示實驗；
（ 20 ） 128*64 LCD 液晶顯示實驗；
（ 21 ） 8250 可編程異步通訊接口實驗（自發自收）；
（ 22 ） 8251 可編程通訊接口實驗（與 PC 機）；
（ 23 ）單片機 RS232/485 串行發送實驗（雙機通訊）；
（ 24 ）單片機 RS232/485 串行接收實驗（雙機通訊）；
（ 25 ） DS18B20 單總線溫度測量實驗
（ 26 ）壓力實驗；
（ 27 ） PWM 實驗
（ 28 ）射極跟隨器
( 三 ) 擴展卡實驗（選配） ☆
（ 1 ） POD1 擴展卡主持以下實驗：
· 看門狗實驗
· 紅外線遙控收發實驗
· 165 并轉串
· 164 串轉并
· 查詢式鍵盤
（ 2 ） POD2 擴展卡主持以下實驗：
· LM331 V/F 、 F/V 實驗
· 138 譯碼
（ 3 ） POD3 擴展卡主持以下實驗：
· 串行 EEPROM 93C 46 讀寫實驗
· I 2C AT 24C 02 讀寫實驗
· TLC549 串行 A/D 轉換實驗
· TLC5615 10 位 D/A 串行轉換實驗
· PCF8563 I2C 日歷時鐘實驗
（ 4 ） POD4 擴展卡主持以下實驗：
· ISD1420 語音錄放
（ 5 ） POD5 擴展卡：
· 40 芯鎖緊大孔引出，擴展主板以外接口芯片用。
（ 6 ） POD1032 擴展卡：
· 主持 Lattice 公司： ISP1032E 芯片實驗開發。
（ 7 ） POD1C3 擴展卡：
· 主持 Atera 公司： EP 1C 3T144 芯片實驗開發。
（ 8 ） POD1C6 擴展卡：
· 主持 Atera 公司： EP 1C 6T144 芯片實驗開發。
（ 9 ） CAN 卡： CAN 總線通訊接口實驗
（ 10 ）以太網卡：以太網 TCP/IP 協議接口實驗
（ 11 ） USB2.0 卡： USB2.0 通訊接口實驗。
說明： 實驗項目打 “ ☆ ” 號為選配實驗。
|
