JG-YYZN01 型 智能型液壓綜合實驗臺

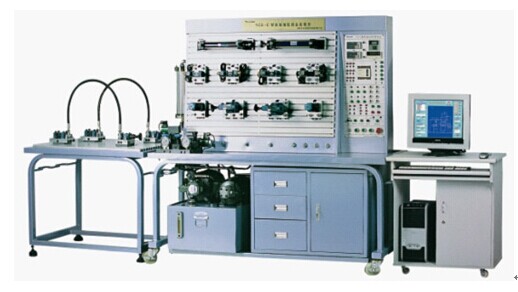

JG-YYZN01 型 智能型液壓綜合實驗臺（液壓實訓臺）由操作臺、輔助平臺組成，不但能完成液壓傳動課程的設計性、創造性、綜合性實驗，而且特別適用于液壓工程測試，元件性能測試，對教學、科研、檢測具有極為強大的支持，是液壓學科中的學者、專家、工程技術人員的得力助手。
一、實驗項目
1 、常用液壓元件的性能測試實驗；
2 、液阻特性性能測試實驗
3 、液壓回路組態畫面演示及控制實驗；
4 、液壓傳動基本回路實驗；
5 、可編程控制器（ PLC ）電氣控制實驗，機電液一體化控制實驗；
6 、液壓傳動系統組成示范演示實驗；
7 、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
二、性能及特點
1 、液壓泵站采用變量葉片泵、定量葉片泵，與電器控制相結合，能控制工作介質溫度，回路中有多個濾油器，根據濾芯的型號，過濾精度的不同，能較精確的控制油液精度。
2 、實驗操作臺采用立式結構，配有輔助平臺 , 安裝面積大，操作面采用 T 型鋁合金型材制作，能進行快速拼裝實驗，可根據實驗項目原理圖，選用相應的元件快速組成液壓實驗回路，通過電磁換向閥動作的控制和相關液壓閥的調節進行實驗。
3 、實驗平臺操作面采用 T 型鋁型材制作，學生能在平臺上做擴展性實驗。
4 、液壓系統采用雙泵系統 , 在一個實驗臺上可同時供兩組學生做實驗。
5 、液壓系統溫度采用風冷卻器控制。
6 、電器控制系統不但能完成基本控制功能，而且有多種控制系統。
7 、電源模塊帶三相漏電保護、輸出電壓 380V/220V ，對地漏電電流超過 30mA 即切斷電源；電氣控制采用直流 24V 電源，并帶有過壓保護，防止誤操作損壞設備。
8 、控制柜設計具有人性化，測試軟件具有強大的測試功能及多種幫助。
9 、配置了完備的各類型傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，以滿足各項實驗參數測試的需要。
10 、液壓元件均配有鋁合金過渡底板（鋁合金底板 + 工程塑料模塊），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上。
三、控制測試系統：
1 、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。
2 、系統軟件的界面是用美國 NI 公司的 LabVIEW 開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好，除具有實測功能以外，還具有虛擬教學的功能，教師可以利用界面提供的數據窗口輸入不同的數據，得出不同的分析曲線，從而做到多種配置的理論分析。
3 、控制測試系統實現實驗室參數（壓力、流量、轉速、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4 、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
5 、系統可同時進行 6 個二位電磁閥的控制。
四、技術參數
液壓站部分：
電動機型號： M3P4H523 ；
額定功率： 2.2KW ；
額定轉速： 1440r/min （ 2 臺）；
變量葉片泵： VA1-12F-A3
額定排量： 6.7ml/rev ；
最高工作壓力： 7Mpa （ 1 臺）；
定量葉片泵： FA1-11-FR ；
額定排量： 11ml/rev ；
最高工作壓力： 7Mpa （ 1 臺）；
風冷卻器：壓力 1.4Mpa ；
流量： 20L ；
功率： 65W （ 1 個）；
溫控儀： XMTD 數顯調節儀（ 1 個）
|
