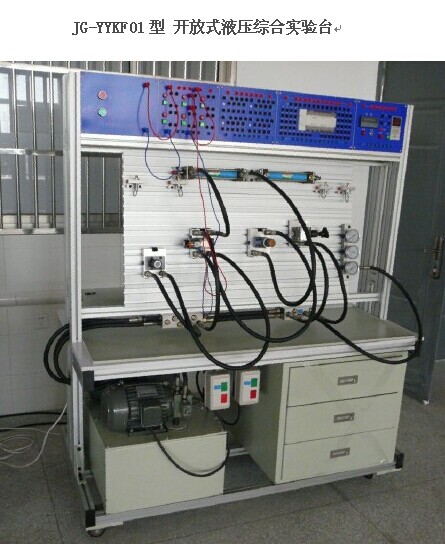

JG-YYKF01 型 開放式液壓綜合實驗臺
一、 液壓傳動實訓臺 功能簡介
JG-YYKF01 型 開放式 液壓綜合實驗臺 是根據現代教學理論和最新的液壓傳動課程教學大綱要求而設計的。它采用國際標準 GE 系列的液壓元件和新穎的模塊化設計，構成了可快速插接系統組合。它滿足科研單位、高等院校、中等專業學校及職業技工學校的學生對進行液壓傳動課程的實驗教學要求�？梢哉嬲囵B(yǎng)和提高學生的設計能力、動手能力和綜合運用能力，起到了加強設計性實驗及綜合運用的實踐環節的作用。二、 液壓實訓臺 主要特點
1 、 JG-YYKF01 型 開放式 液壓綜合實驗臺 全部采用標準 GE 系列的工業液壓元器件，使用安全可靠，貼近實際。
2 、采用積木式組合方式，可快速組合成所需的與工程實際一致的實驗系統。連接方式。
3 、采用繼電器控制方式，調整靈活，響應速度快�？焖倏煽康倪B接方式，特殊的密封接口， 保證實驗組裝隨便、快捷、拆接不漏油，清潔干凈，噪音低于 50 分貝。
4 、各種型號傳感器等精確的測量?jī)x器，方便的測量方式，使得簡單，讀數準確。
5 、該 液壓PLC 控制實驗臺 即可手動，又可編程序控制器（ PLC ）電氣控制，機電液一體控制實驗形式。
6 、學生自行設計、組裝的擴展液壓回路實驗（可擴展 80 多種）。
7 、液壓件采用力士樂液壓件，壓力均大于、等于 7MPa
三、 液壓實訓臺 技術參數
1 、液壓源： 采用限壓式變量泵、定量泵組合方式 ( 參考 ) 。
2 、泵流量： 2 × 7L/min
3 、壓力： 1~10Mpa （泵 1 ）、 1~20Mpa （泵 2 ）
4 、功率： 1.5KW （泵 1 ）、 1.5KW （泵 2 ）
5 、交流電壓： 220V~380V
6 、直流電壓 : 24V
7 、工作環境 : 不允許有腐蝕性、可燃性氣體 .
8 、儀器設備規格： 1800mm × 650mm × 1850mm
四、開放式 液壓PLC 控制實驗臺 完成的實驗項目
（一）演示類 :
A 、液壓系統中壓力形成原理（油缸對頂）
1 、 液壓元件特性測試；
2 、 溢流閥特性測試；
3 、 節流閥特性測試（進油路、回油路和旁油路節流調速）；
4 、 調速閥特性測試；
5 、 減壓閥特性測試；
B 、 PLC( 可編程控制器 ) 控制
⑴差動回路
⑵速度換接回路
⑶順序動作回路）
⑷蓄能器保壓與卸荷回路 ( 可選 )
（二）典型液壓基本回路設計性實驗：
1. 常用液壓元件的性能測試（液壓泵、溢流閥、節流閥、調速閥、減壓閥等）
2. 采用節流閥的節流調速回路 ( 進油、回油、旁路節流調速 ) ；
3. 采用調速閥的調速回路 ( 進油、回油、旁路調速 ) ；
4. 變量泵調速回路
5. 限壓式變量泵和調速閥的復合調速回路
6. 壓力調節回路；
7. 采用多個溢流閥的調壓回路 ( 二級調壓回路 ) ；
8. 采用減壓閥的減壓回路；
9. 采用三位換向閥的卸荷回路；
10. 采用先導式溢流閥的卸荷回路；
11. 采用順序閥的順序動作回路；
12. 采用電氣接近開關的順序動作回路；
13. 繼電器的順序動作回路；
14 、用行程閥的順序動作回路
15. 用換向閥的換向回路
16. 用“ O ”型機能換向閥的閉鎖回路
17. 采用液控單向閥的閉鎖回路；
18. 采用順序閥的平衡回路；
19. 調速閥串聯（并聯）的速度換接回路；
20. 二次進給回路
21. 用順序閥的平衡回路；
（三）測試類
①溢流閥靜態性能實驗
②節流閥調速回路性能實驗
③變量泵性能實驗
|
