JGCXTK － 2 型 機床電氣技能實訓考核鑒定裝置（四合一）
一、概 述
機床電氣技能考核實驗裝置，是為各大、中專院校、技校、職校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實驗、實習、考核職業技能鑒定而研制開發的培訓實驗設備。該設備全部采用實際工業用電器，可靠性好、壽命長。裝置外形美觀，使用操作方便，直觀性強，可用于相關課程的課堂演示、實驗、實習，更可用于機床電氣控制線路維修技能的培訓。該設備還能提供全方位真實的機床電氣故障排除技能的訓練，極大地提高了學生對機床設備的維修技能，克服了以往只能在實際設備上進行教學，費用高且又難以實現教學的目的。本設備已在多所大、中專院校、維修電工培訓、鑒定單位推廣應用，效果較好。
二、特點
1. 本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，設有一臺銑床、一臺車床、一臺鏜床、一臺磨床，該配電柜將四種機床電氣線路合為一體，各種機床占地面積小，外形美觀；
2. 直觀性強，通過操作可熟悉了解機床的電氣線路；
3. 技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求；
4. 可以人為的設置故障點，僅通過開關切換就可設置；
5. 設備要有電壓、電流漏電保護裝置；
6. 柜面為雙面結構，兩邊可以同時操作，互不影響 。
7 、無線智能考核系統 ( 免布線 )
該系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有無線智能答題器。答題器是由 240 × 128 點陣藍底背光液晶顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印。考核系統的功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數 , 具有發卷、提交功能。
三、機床電氣技能培訓考核柜的技術參數
1 ．輸入電壓：三相四線（或五線）制 380V ± 10% 50HZ
2 ．工作環境：環境溫度范圍為 -5 ～＋ 40 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 2000m
3 ．裝置容量：＜ 1.5kVA
4 ．外形尺寸： 700 × 600 × 1700mm 3
5 ．設備重量： 200kg
四、裝置主要由以下幾個部分組成
1. 控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時器兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕， X62W 萬能銑床、 C6140 普通車床、 T68 臥式鏜床及 M7120 平面磨床的操作按鈕和動作指示；
通過電壓指示切換開關可在這只電壓表上分別指示電網的 UUV 、 UVW 、 UWU 線電壓值；裝有交流電流表，用來監視負載大小；
三相電源輸入，經過漏電保護器后，通過啟動、停止按鈕來控制接觸器，來控制機床電路的總電源的，急停按鈕是用來當發生事故時的緊急停止開關
2. 控制柜主體
控制柜分六個部分：
第一部分為 X62W 萬能銑床的電氣線路部分，在該面板上裝有 X62W 銑床所有的元器件；
第二部分為 C6140 普通車床的電氣線路部分，在該面板上裝有 C6140 車床所有的元器件；
第三部分 T68 臥式鏜床的電氣線路部分，在該面板上裝有 T68 臥式鏜床所有的元器件；
第四部分 M7120 平面磨床的電氣線路部分，在該面板上裝有 M7120 平面磨床所有的元器件；
第五部分為故障設置箱，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有 67 個故障開關，其中 X62 設有 18 個故障點、 C6140 設有 14 個故障、 T68 設有 17 個故障點、 M7120 平面磨床設有 18 個故障點，每個故障箱門均配有鑰匙，便于管理和考核。
第六為電機面板，共有四臺電機，用來模擬實際機床的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。
控制柜設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
五、完成的實驗項目
1 ．認識低壓電氣的結構；
2 ． C6140 普通車床電氣控制培訓；
3 ． 利用智能答題器對 C6140 普通車床電氣線路故障的設置與排除實訓；
4 ． X62W 萬能銑床電氣控制培訓；
5 ． 利用智能答題器對 X62W 萬能銑床電氣線路故障的設置與排除實訓；
6 ． T68 臥式鏜床電氣控制培訓；
7 ． 利用智能答題器對 T68 臥式鏜床電氣線路故障的設置與排除實訓；
8 ． M7120 平面磨床電氣控制培訓；
9 ． 利用智能答題器對 M7120 平面磨床電氣線路故障的設置與排除實訓；

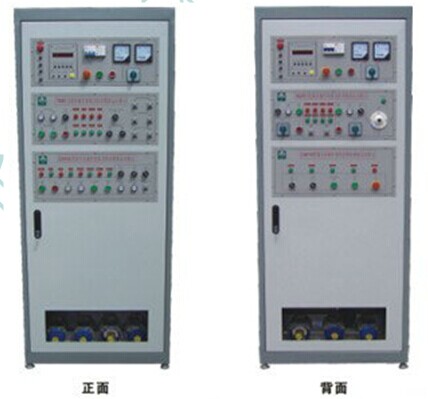

六、產品圖片
|
