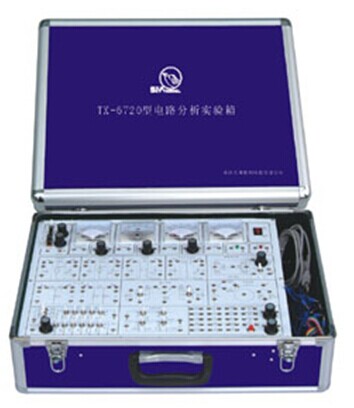

JGTX-6720 型電路分析實驗箱
電路分析實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭嬗∮须娐穲D，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
主要配置 :
（ 1 ）電源輸入： AC220V±10% ， 50HZ
輸出 ： ±2V/0.5A ， ±5V ～ l5V/0.5A （可調穩壓電源）
均有短路過載保護，自動恢復功能。
（ 2 ）函數信號發生器
波 形：正弦波、方波、三角波
頻率范圍： 2HZ~20KHZ ，分低頻、高頻兩檔連續可調
幅 值：方波、正弦波、三角波 （ 峰 -- 峰值： 0~10V ）
（ 3 ） 2 只 0 ～ 30V 電壓指針表頭， 2 只 0~100mA 電流指針表頭，
可同時滿足多個測試點電壓、電流的動態監測。
（ 4 ）其它器件組成：有 l ～ 2W 電阻 18 只、電容 l8 只、電感 3 只、
二極管 ( 穩壓管 )3 只、不同阻值電位器 4 只、開關 2 只、測
電流插座 2 只等。
（ 5 ）鋁合金保護箱，堅固耐用，樣式美觀、大方。
主要技術指標 :
1 、輸入電源： AC220±5% 50HZ ；
2 、額定電流： < 1A
3 、環境溫度： -5 ℃ -40 ℃
4 、相對濕度： ≤85 ％（ 25 ℃ ）
5 、外型尺寸： 512X357X176 （ mm ）
實驗項目 :
l) 線性與非線性元件的伏安特性。
(2) 電位及其與電壓關系的研究。
(3) 基爾霍夫定理。 (4) 疊加定理。
(5) 電壓源與電流源的等效變換。
(6) 戴維南定理。
(7) 受控源 VCVS 、 VCCS 的實驗。
(8) 典型電信號的觀察和測量。
(9)RC 一階電路的響應測試。
(10) 二階電路的響應測試。
( 1l )RC 選頻網絡特性測試。
(12)R 、 L 、 C 元件在正弦電路中的特性實驗。
(13)R 、 L 、 C 串聯諧振電路的研究。
(14) 雙口網絡測試。
(15) 其它電路的研究。
|
