JGKR-B2 電梯轎廂安裝與實訓設備
貨物名稱 |
教學考試用電梯零配件-電梯轎廂安裝與實訓設備 |
型號 |
JGKR-B2 |
主要功能配置和技術參數 |
設備外尺寸：1800×1000×1800。
設備配置：
a：井道架：支承鋼架采用歐標4080鋁型材制造，支承鋼架采用50×50×5#角鋼；斜拉采用50×50×5#角鋼，模擬井道壁，表面環氧聚塑噴涂。
b：轎廂-轎架由鋼板折彎，表面環氧聚塑噴涂，轎壁由優質不銹鋼折彎，模擬真實的電梯轎廂，轎廂大�。�1000×600×1000。
c：轎門-配套中分變頻門機，可點動控制開關門，開門尺寸：1000×1000。
d：導軌-配套T89實心導軌，用角鋼支架固定于井道壁。
e：安全部件-配套T89軌的 1000kg 的漸進式安全鉗，安裝于轎廂底。
設備可達到如下教學目的：
a、了解電梯轎廂的大致構造和安裝原理。
b、了解安全鉗的動作原理和安裝原理。
c、了解開門系統的運作原理和安裝原理。 |

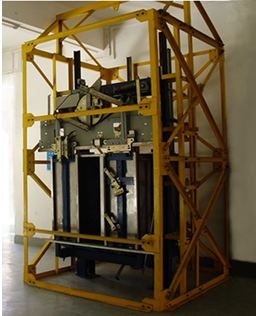

JGKR-B2 電梯轎廂安裝與實訓設備
一、產品特點
1. 設備配置：
a ：井道架：支承鋼架采用 50 × 50 × 5# 角鋼；斜拉采用 50 × 50 × 5# 角鋼，模擬井道壁，表面環氧聚塑噴涂。
b ：轎廂 - 轎架由鋼板折彎，表面環氧聚塑噴涂，轎壁由不銹鋼折彎，模擬真實的電梯轎廂。
c ：轎門 - 配套中分變頻門機，可點動控制開關門。
d ：導軌 - 配套 T89 實心導軌，用角鋼支架固定于井道壁。
e ：安全部件 - 配套 T89 軌的 1000kg 的漸進式安全鉗，安裝于轎廂底。
2. 設備可達到如下教學目的：
a 、了解電梯轎廂的大致構造和安裝原理。
b 、了解安全鉗的動作原理和安裝原理。
• 了解開門系統的運作原理和安裝原理。
|
