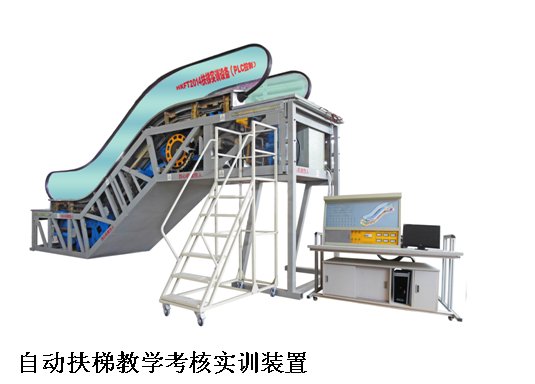

JGFT -7900L 型 自動扶梯教學考核實訓裝置
貨物名稱 |
自動扶梯教學考核實訓裝置 |
型號 |
JGFT -7900L |
主要功能配置和技術參數 |
1、輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2、整機容量：＜8kVA
3、外形尺寸： 6480mm （長）× 2500mm （寬）× 2980mm （高）
4、提升高度： 1000mm
5、控制方式：PLC+變頻自起動控制。
6、監控系統：電壓、電流工況實時監控。
7、故障模塊：具有30位常見故障模擬設置功能。
8、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。 |
輔助功能配置和技術參數 |
實訓項目：
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3、扶梯梯級拆卸實訓。
4、扶梯梯級安裝實訓。
5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6、護壁板、內外蓋板、裙板的清潔保養。
7、電氣控制系統及照明系統檢測維修。
8、扶梯梯級清潔維護。
9、扶梯梯級整體運行檢查。
10、扶梯上、下機房的清潔保養。
11、扶梯潤滑油系統的補充與更換實訓。 |
JGFT -7900L 型 自動扶梯教學考核實訓裝置
• 產品特點
1. 概述：
電梯電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的 PLC 電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
2. 實驗裝置的基本配置
1 、交流供電電源：提供三相五線交流電源（ AC380V ），帶有過流漏電保護措施。
2 、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3 、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4 、故障設置：面板根據不同配置設有 20-28 不等的故障開關， 29-32 為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5 、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
3. 實驗項目及主要內容：
1 、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2 、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3 、提高學生實際的動手分析能力，實際提高技能操作水平。
4 、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5 、通過對三菱 PLC 主機的編程，了解 PLC 程序的編程原則和方法。
4. 自動扶梯的結構特點
1 、結構特點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。
具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，
如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
2 、扶梯樣式
5. 自動扶梯主要功能
序號 |
功能名稱 |
功能說明 |
1 |
雙向運行 |
操作上下進出口處鑰匙開關，可實現上行或下行 |
2 |
緊急停止 |
按上下進出口處急停按鈕，可使扶梯停止運行 |
3 |
檢修運行 |
操作檢修盒，可進行檢修點動運行 |
4 |
梯級安全照明 |
扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全 |
5 |
扶手帶入口安全裝置 |
扶手帶入口處有異物則設備停止運行 |
6 |
梯級安全運行裝置 |
梯級發生斷裂下陷時設備停止運行 |
7 |
梳齒板安全裝置 |
梯級與梳齒板之間夾入異物則設備停止運行 |
8 |
扶手帶安全裝置 |
發生扶手帶斷裂則設備停止運行 |
9 |
梯級鏈安全裝置 |
梯級鏈斷裂或超過延伸長度則設備停止運行 |
10 |
圍裙板安全裝置 |
梯級與圍裙板之間夾入異物則設備停止運行 |
11 |
超欠速安全裝置 |
當設備運行速度大于額定速度的 20% 或下于額定速度的 80% 時，設備停止運行 |
12 |
超載安全裝置 |
運行電流大于額定電流 15% 則設備停止運行 |
13 |
松閘安全裝置 |
制動裝置沒有安全打開或失靈則設備停止運行 |
14 |
靜電保護 |
消除梯級運行（踏板）在運行中產生的靜電 |
15 |
驅動鏈斷鏈保護 |
當驅動鏈斷裂或過長時設備停止運行 |
16 |
非操作逆轉保護 |
設備和扶手帶的運行方向與指定方向相反時設備停止運行 |
17 |
斷、錯相保護 |
動力電源缺相或錯相時設備停止運行 |
18 |
短路保護 |
電源回路短路時設備停止運行 |
19 |
故障顯示（中文） |
設備運行發生故障時，自動顯示故障發生部位 |
20 |
變頻驅動 |
使設備啟動平穩，無乘客時慢速或停止，可節能 40% ，減少蜂值電流 70% |
6. 主要實訓項目：
1 、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2 、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3 、扶梯梯級拆卸實訓。
4 、扶梯梯級安裝實訓。
5 、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6 、護壁板、內外蓋板、裙板的清潔保養。
7 、電氣控制系統及照明系統檢測維修。
8 、扶梯梯級清潔維護。
9 、扶梯梯級整體運行檢查。
10 、扶梯上、下機房的清潔保養。
11 、扶梯潤滑油系統的補充與更換實訓。
|
