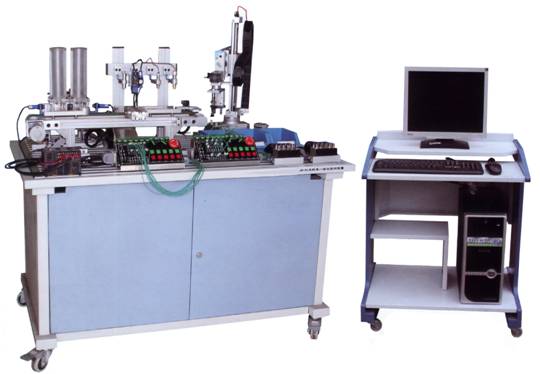

光機電一體化實訓裝置囊括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備，是機電一體化專業教育培訓的理想設備
一、 主要特點：
1. 靈活性：全部采用模塊化組合方式，既可以隨意拆裝進行相關編程實訓，也可進行系統組裝實訓；
2. 專業性：覆蓋了傳感器技術、氣動技術、PLC技術、變頻控制技術、步進驅動技術、計算機組態技術、機械系統精密傳動技術等多項技術實訓；
3. 綜合性：學生的學習能力、獨立思考能力、組織能力和團隊合作能力等綜合能力都將得到全面地提升；
4. 安全性：系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能，可確保人身與設備安全；
5. 開放型：該實驗裝置所有電器控制端口全部開放，可進行電氣線路控制、電氣線路設計等內容實訓。
二、 實訓項目：
(一) 氣動系統的安裝與調試——通過配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
1. 氣動方向、速度、擺動、順序控制等回路的安裝；
2. 氣動機械手裝置的安裝；
3. 氣動系統安裝與調試。
(二) 電氣控制電路的安裝和PLC編程——通過配置的PLC模塊、變頻器模塊、指令開關和傳感器等，可完成下列PLC應用技術工作任務：
1. 電動機正反轉控制電路的連接與程序編寫；
2. 電動機調速控制電路的連接與控制程序編寫；
3. 氣動方向、順序、機械手控制等程序編寫；
4. 皮帶輸送機控制程序編寫；
5. 機電一體化設備控制程序編寫；
6. 自動生產線控制程序編寫；
7. 機電設備安裝與調試。
(三) 機電控制實訓——通過配置的機電一體化設備部件、PLC模塊、變頻器模塊、指令開關和傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1. 電機傳動裝置同軸度的調整；
2. 皮帶輸送機的安裝與調整；
3. 搬運機械手設備安裝和調試；
4. 物件分揀設備的安裝與調試；
5. 送料設備的安裝與調試；
6. 自動生產線設備安裝與調試。
(四) 自動控制系統安裝與調試——通過配置的機電一體化設備部件、PLC模塊、變頻器模塊、指令開關和傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1. 多種傳感器的安裝與調試
2. 機械手的自動控制
3. 皮帶輸送機的自動控制
4. 機電一體化的自動控制
5. PLC控制系統的安裝與調試
6. 自動生產線的安裝與調試
(五)通過考核或技能競賽，可考察的職業能力：
1. 機械構件的裝配與調整能力
2. 機電設備的安裝與調試能力
3. 電路安裝與調試能力
4. 氣動系統的安裝與調試能力
5. 機電一體化設備控制程序編寫能力
6. 自動控制系統的安裝與調試能力
三、主要技術參數
1、交流電源：?jiǎn)蜗?220VAC±10% 50 Hz；
2、直流電源： 24VDC±10% 2A ，12VDC±10% 2A ，5VDC±10% 1A；
3、溫度：0℃-40℃；
4、環境濕度：≤90%（40℃）；
5、PLC主機：FX2N-48MT;
6、安全保護措施：具有接地保、過載保護、漏電保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線等。
|
