一、概述：
　　　 (檢測與轉換) 傳感器技術實驗箱 ，是根據《中華人民共和國教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業學校的教學和實訓要求和結合生產實際和職業崗位的技能要求，研制和開發的產品。
　　 (檢測與轉換) 傳感器技術實驗箱 ，適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。也適合技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

二、 (傳感器技術實驗箱) 技術指標：
（一） (傳感器實驗箱)顯示儀表要求：
　　 1、實驗箱提供四組直流穩壓電源：±5V、±15V；1.2~12V可調，具有短路保護功能。
　　 2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
　　 3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150 倍的直流放大器。
　　 4、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
　　 5、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999Pem。
（二） (傳感器實驗箱)三源部分：
　　 1、加熱源：6V、12V交流電源加熱，溫度控制范圍0~100℃。
　　 2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分轉。
　　 3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。
（三） (傳感器實驗箱)數據采集卡及處理軟件：
　　 數據采集工作12位AD轉換、RS232接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
三、 (傳感器實驗箱)傳感器技術實驗箱主要技術參數：

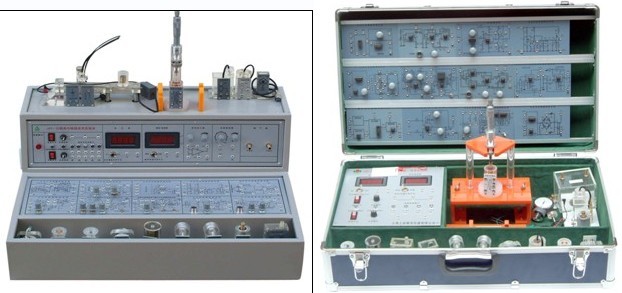

JG-151D型 系列傳感器技術綜合實驗臺
