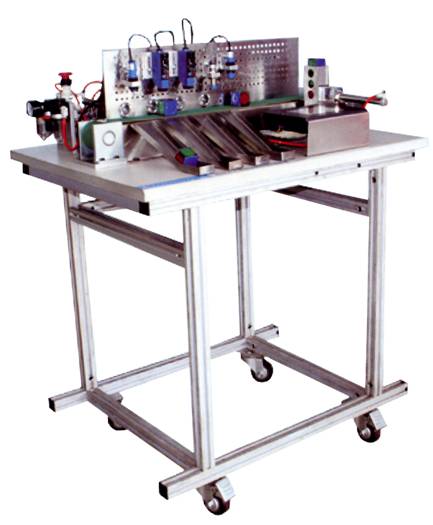

JGFJ-A物料分揀裝置
物料分揀裝置
 該裝置可采用臺式結構，主要有步進電機、進口氣動元器件、進口氣動閥、電感式傳感器、顏色傳感器、電容式傳感器、PLC等組成，覆蓋PLC技術、傳感器位置控制技術，是一個典型的工業現場生產設備的模型。
一、分揀功能簡介：
1、分揀金屬與非金屬；
2、分揀出某種顏色塊；
3、分揀金屬中某一顏色塊；
4、分揀非金屬中某一顏色塊；
5、分揀金屬的某一顏色塊和非金屬的某一顏色塊等。
6、物料分揀組成：
傳感器（電感式傳感器、顏色傳感器、電容式傳感器等）、氣動閥組、推料氣缸、傳送帶單元、電器控制單元、PLC（三菱／歐姆龍／西門子等）等多個單元組合而成。
二、技術參數：
1、電源：AC220V 50HZ；
2、氣源：0.2MPa—0.8 MPa；
3、溫度：0℃-40℃；
4、可編程控制器：可根據用戶實際需求配置不同類型PLC；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準；
6、實驗臺外形尺寸：750×650×760;
7、重量：約30Kg。
配套：
本實驗裝置可與JG-PLC型箱式PLC實訓系統、JG-PLC-A可編程控制器綜合實訓系統配套，進行相關的PLC實訓，也可單獨作為一個獨立的工業自動化實物模型的培訓。

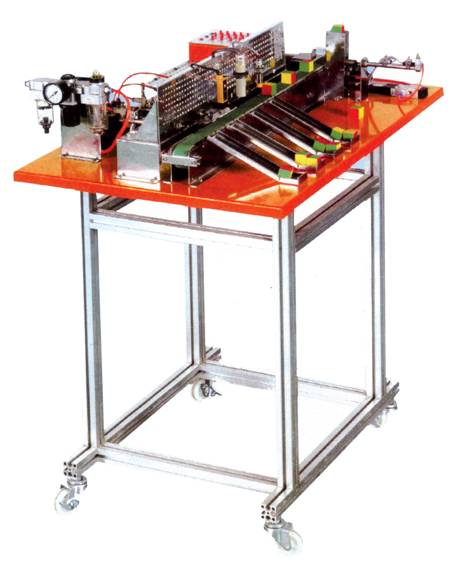

JGFJ-B物料分揀裝置
B物料分揀裝置
該裝置可采用臺式結構，主要有步進電機、進口氣動元器件、進口氣動閥、電感式傳感器、顏色傳感器、電容式傳感器、PLC等組成，覆蓋PLC技術、傳感器、觸摸屏應用技術、位置控制技術，是一個典型的工業現場生產設備的模型。
一、分揀功能簡介：
1、分揀金屬與非金屬；
2、分揀出某種顏色塊；
3、分揀金屬中某一顏色塊；
4、分揀非金屬中某一顏色塊；
5、分揀金屬的某一顏色塊和非金屬的某一顏色塊等。
6、物料分揀組成部分有：
傳感器（電感式傳感器、顏色傳感器、電容式傳感器等）、氣動閥組、推料氣缸、傳送帶單元、電器控制單元、PLC（三菱／歐姆龍／西門子等）等多個單元組合而成。
7、軟件監控部分：
采用組態軟件開發，并仿真和監控該材料分揀機的工作過程，包括傳感器的信號指示、所屬材料指示、某種材料數量統計、傳送過程監控等功能，并實時跟蹤材料分揀統計教學。
二、技術參數：
1、電源：AC220V 50HZ；
2、氣源：0.2MPa—0.8 MPa；
3、溫度：0℃-40℃；
4、可編程控制器：可根據用戶實際需求配置不同類型PLC；
5、觸摸屏：可根據用戶實際需求選配；
6、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準；
7、實驗臺外形尺寸：750×650×760;
8、重量：約30Kg.
在JGFJ-A的基礎上增加觸摸屏應用技術 |
