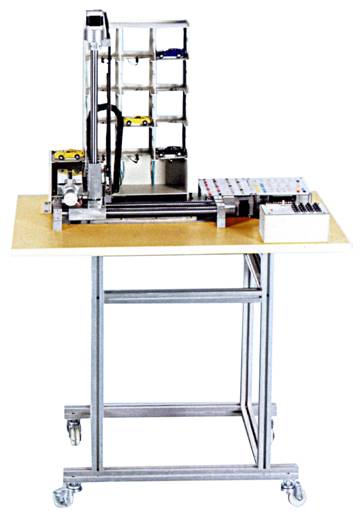

立體倉庫模型
該模型主要配置有PLC、步進電機、直流電機、多個傳感器、12倉庫位、電控系統等組成，普通絲桿作為傳動裝置的三坐標位置控制，可完成倉庫的自動存取。該裝置覆蓋了位置技術、PLC控制技術、傳感器應用技術、機械設計等，可滿足高等院校、中等技術院校等各個學校的自動化、機電一體化專業課程設計、畢業設計等，是一個典型的自動化倉庫的模型。
一、開展的實訓項目：
1、步進電機控制實訓；
2、直流電機控制實訓；
3、PLC編程實訓；
4、位置控制實訓；
5、傳感器檢測技術與訓練等多方面的實訓，可供學生完成相關的課程設計和畢業設計等。
二、主要技術參數
1、交流電源：?jiǎn)蜗?220VAC±10% 50 Hz；
2、直流電源： 24VDC±10% 2A ，12VDC±10% 2A ，5VDC±10% 1A ；
3、可編程控制器：可根據用戶實際需求配置不同類型PLC；
4、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準；
5、實驗桌外形尺寸（注：不含立體倉庫模型尺寸，單位：mm）：750×650×760；
6、重量：約50Kg。
|
