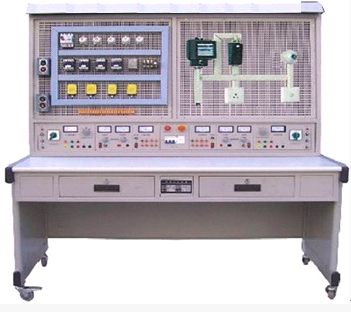

一 . 技術性能

1 、輸入電壓：三相四線（或三相五線）～ 380V ± 10% 50Hz

2 、工作環境：環境溫度范圍為 -10 ℃ ～ + 45 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 4000m

3 、裝置容量：＜ 3kVA

4 、外形尺寸： 1500mm × 805mm × 1650mm

5 、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流 I Δ n ≤ 30mA 、分?jǐn)鄷r(shí)間≤ 0.1s ）、過壓保護、過流保護、過載保護等措施。

二 . 基本配置

實訓臺提供兩組線電壓 380V 和相電壓 220V 兩種電源，控制屏兩側提供有單、三相電源插座。

•  設有 450V 指針式交流電壓表 1 只，通過波段開關切換指示電源輸入的三相線電壓。

•  實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。

3 、可調直流穩壓電源：每個工位提供一組 0 ～ 30V/ 2A 連續可調直流電源 , 帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示。

•  軟截止自動恢復保護功能；

•  實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方 , 桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。

單組器件配置清單



序號	名 稱	型號與規格	數量	備注
•	單相電度表	DD 862a	1 臺	無
•	螺口燈座	3A /250V	2 只	無
•	燈泡	220V/30W	2 只	無
•	單聯開關	86 型	1 只	無
•	雙控開關	86 型	1 只	無
•	聲（光）控延時開關	86 型	1 只	無
•	開關盒	86 × 86 × 40	2 只	無
•	日光燈管套件（鎮流器 / 啟輝器）	10W	1 套	無
•	電流互感器	LMK3(BH)-0.66 5/ 5A 5VA	1 只	無
•	空氣開關	DZ47-63LE4P 5A	1 只	無
•	漏電斷路器	DZ18 -20A	1 只	無
•	保險絲座	RT18-32/3P	1 只	無
13	直插式保險座	RT14-20	2 只	無
14	熔斷器	RT18-20/ 3A	3 只	無
15	熔斷器	RT14-20/ 2A	2 只	無
16	交流接觸器	SIEMENS 3TB41	4 只	無
17	熱繼電器	JRS1D-25 （ 0.63 -1A ）	1 只	無
18	熱繼電器座	JRS1D-25/Z	1 只	無
19	通電延時時間繼電器	ST3PA-B/380V （ 0-10S ）	1 只	無
20	時間繼電器座	PF -083A	1 只	無
21	平動按鈕	Φ 22-LAY16-AG11 綠	2 只	無
22	平動按鈕	Φ 22-LAY16-AR11 紅	2 只	無
23	平動按鈕	Φ 22-LAY16-AB11 藍	1 只	無
24	按鈕開關盒	4 孔	2 只	無
25	旋鈕開關	LAY37-11X2 2 檔	2 只	無
26	信號燈	380V Φ 22 紅色 / 綠色各 2 只	4 只	無
27	行程開關	LX191-1	2 只	無
28	電阻	10 Ω /25W	1 只	無
29	二極管	1N5408	4 只
30	螺絲套件	4.0X16	120 只	無
31	走線槽	2525	2 米	無
32	接線端子排	JF5-2.5/5	5 條	無
33	G 形導軌	0.4 米	1 根	無
34	0.75 控制線	0.75	50 米	無
35	1.5 主干線，三色	黃、綠、紅、每種顏色 50 米	每種 50 米	無
36	壓線鉗	可壓接 0.5 -6mm 2	1	無
37	三相鼠籠式異步電動機	WDJ26 ， AC380V △ /Y 180W	1 臺	無
38	三相鼠籠式雙速電機	WDJ26S AC380V 1400/2800r/min	1 臺	無
39	實訓指導書	BR-201B 維修電工技能實訓考核實驗指導書	1 本	無



配套電工仿真軟件簡介：



含實訓項目如下：

1 ．常用工具使用：驗電筆、鋼絲鉗、旋具、電工刀、剝線鉗、電烙鐵、手電鉆和沖擊鉆、梯子。

2 ．導線連接焊接工藝：導線簡介、命名法、線材選用、導線連接、線頭絕緣恢復、手工焊接、實訓、拆焊技術等。

3 ．安全用電常識：觸電方式、防護措施、接地接零、急救措施及人工急救。

4 ．儀器儀表：直流電流表、直流電壓表、直流單臂電橋、指針式萬用表、數字式萬用表、兆歐表、鉗形電流表。

5 ．照明電路：?jiǎn)渭?jí)開關控制電路、觸摸開關控制電路、感應開關控制電路、聲控開關控制電路、單級開關串聯控制電路、單級開關并聯控制電路電光源、單級開關混聯控制電路、白熾燈并聯電路、白熾燈混聯電路、日光燈控制電路、單相電度表直接安裝電路、單相電度表間接安裝電路、兩地?zé)艨刂品抡鎸?shí)訓。

6 ．電機與變壓器：?jiǎn)蜗喈惒诫妱?dòng)機、三相異步電動機、直流電動機、伺服電動機、變壓器、電流互感器、電壓互感器工作原理配合語音視頻講解、外形結構、拆裝操作等。

7 ．低壓電器：接觸器、熱繼電器、時間繼電器、速度繼電器、斷路器、組合開關、主令電器、熔斷器。元器件的種類、外形、電氣符號、選用原則、結構原理、解剖視圖動畫模擬結合實物圖片、語音視頻原理講解、拆裝操作并附有操作提示、測量檢測等功能。

8 ．電機控制電路：異步電動機、連續控制、雙重聯鎖、正反轉控制、生產機械、行程控制、 Y- Δ降壓、啟動控制、手動順序、起動控制、反接制動控制、繞線式電動機、直流電機、調速控制、接線實操、仿真實訓。包括元件介紹、電路原理語音視頻講解、仿真實訓配盤接線、仿真運行、模擬考核、設置故障、查找排除故障、并附有答案和操作提示。

9 ．機床電路： C620 車床、 M7120 平面磨床、 Z535 鉆床、模擬考工。

10. 電工識圖：電工圖形、符號、原理圖、接線圖的繪制原則和分析方法，帶實訓題和答案及操作提示等。

基礎實訓項目：

1 ：常用電器元器件的認識 :

2 ：常用電器元器件的性能及參數

3 ：常用元器件的選型 :

4 ：電工布線工藝

5 ：電器元器件的布局規劃 :

6 ：電器電路的綜合調試

7 ：電器電路綜合檢修測試

實訓項目

1 、電力拖動實訓項目

實驗一、三相異步電動機直接起動控制

實驗二、三相異步電動機接觸器點動控制線路

實驗三、三相異步電動機接觸器自鎖控制線路

實驗四、三相異步電動機定子串電阻降壓起動手動控制線路

實驗五、三相異步電動機定子串電阻降壓起動自動控制線路

實驗六、 Y —△起動自動控制線路

實驗七、用倒順開關的三相異步電動機正反轉控制

實驗八、接觸器聯鎖的三相異步電動機正反轉控制線路

實驗九、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

實驗十、雙重聯鎖的三相異步電動機正反轉控制線路

實驗十一、三相異步電動機單向降壓起動及反接制動控制線路

實驗十二、三相異步電動機能耗制動控制線路

實驗十三、三相異步電動機的順序控制

實驗十四、三相異步電動機的多地控制

實驗十五、三相異步電動機正反轉點動起動控制線路

實驗十六、工作臺自動往返控制線路

實驗十七、帶有點動的自動往返控制電路

實驗十八、 X62W 型萬能銑床主軸與進給電動機的聯動控制線路

實驗十九、 C620 型車床的接線、故障與維修

實驗二十、電動葫蘆的控制線路

2 、 儀表照明實訓項目

（ 1 ）電工常用工具的使用

（ 2 ）白熾燈照明電路的安裝

（ 3 ）兩個開關控制一盞燈

（ 4 ）兩地控制一盞燈

（ 5 ）聲控開關控制照明電路

（ 6 ）日光燈電路

（ 7 ）電度表原理與接線

（ 8 ）單相電度表的直接接線

（ 9 ）單相電度表經電流互感器接線

（ 10 ）住宅照明線路實訓
