JGGCK-PCS-C 型高級型過程控制綜合實驗裝置產品配置與介紹



一、概述： 過程控制綜合實驗裝置（ Process Control System ，簡稱 PCS ），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

1 、功能：

(1) 、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器” , “計算機”及相關課程的教學實驗需求；

(2) 、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。

2 、技術支持：

在 PCS 系列產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。

公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。

二、 產品結構與特點：

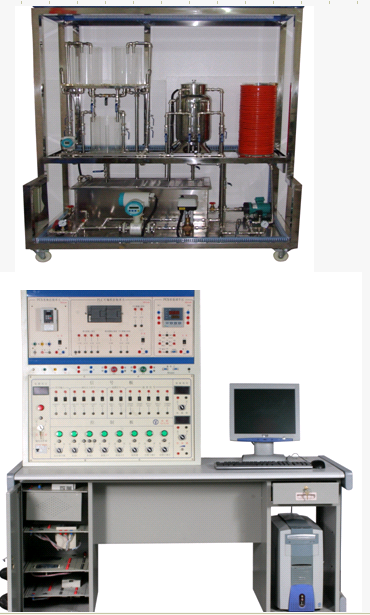

1 、外形結構：

2 、設備特點：

（ 1 ）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇 PLC 控制， DDC 控制組成不同的控制系統。

（ 2 ）、三水箱配置；雙路供水系統。

（ 3 ）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

（ 4 ）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。

（ 5 ）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

（ 6 ）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

（ 7 ）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

（8）鍋爐加熱程控保護系統

A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。

（ 9 ）、 電源保護措施

A、加有電流型漏電保護器。

B、三相電源加有保險管，防止斷路。

（ 10 ）、 電源啟�？刂品绞剑�

采用啟停按鈕控制接觸器來控制電源的啟停。

（11）、漏電保護裝置及安全性和安全承諾；

A、各種電源及各種儀表的可靠的保護功能

B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。

C 、 實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。

(8) 、系統水路圖 ..
